Kalibrator drgań Spektra CV-05 – precyzja, mobilność, niezawodność

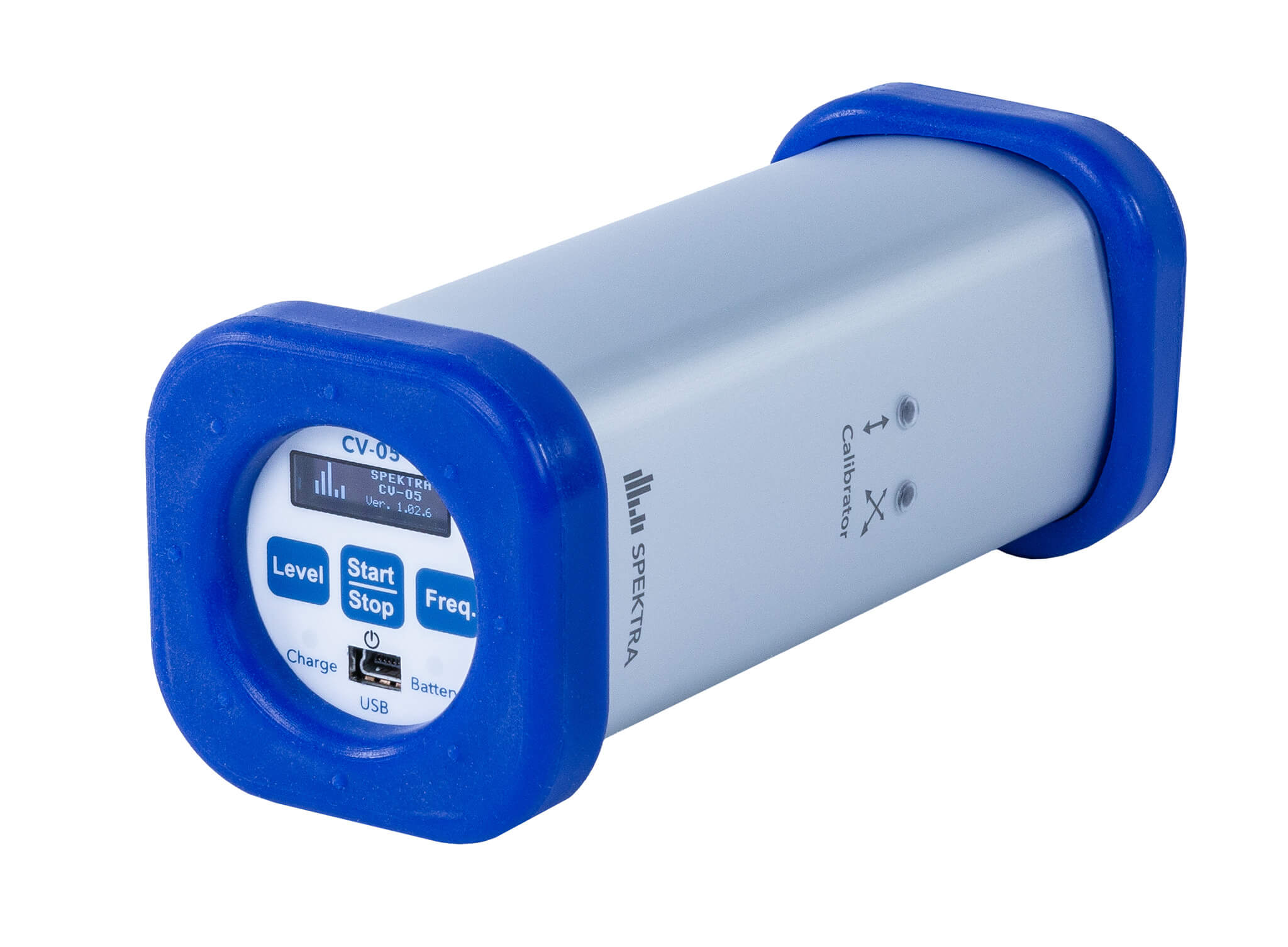

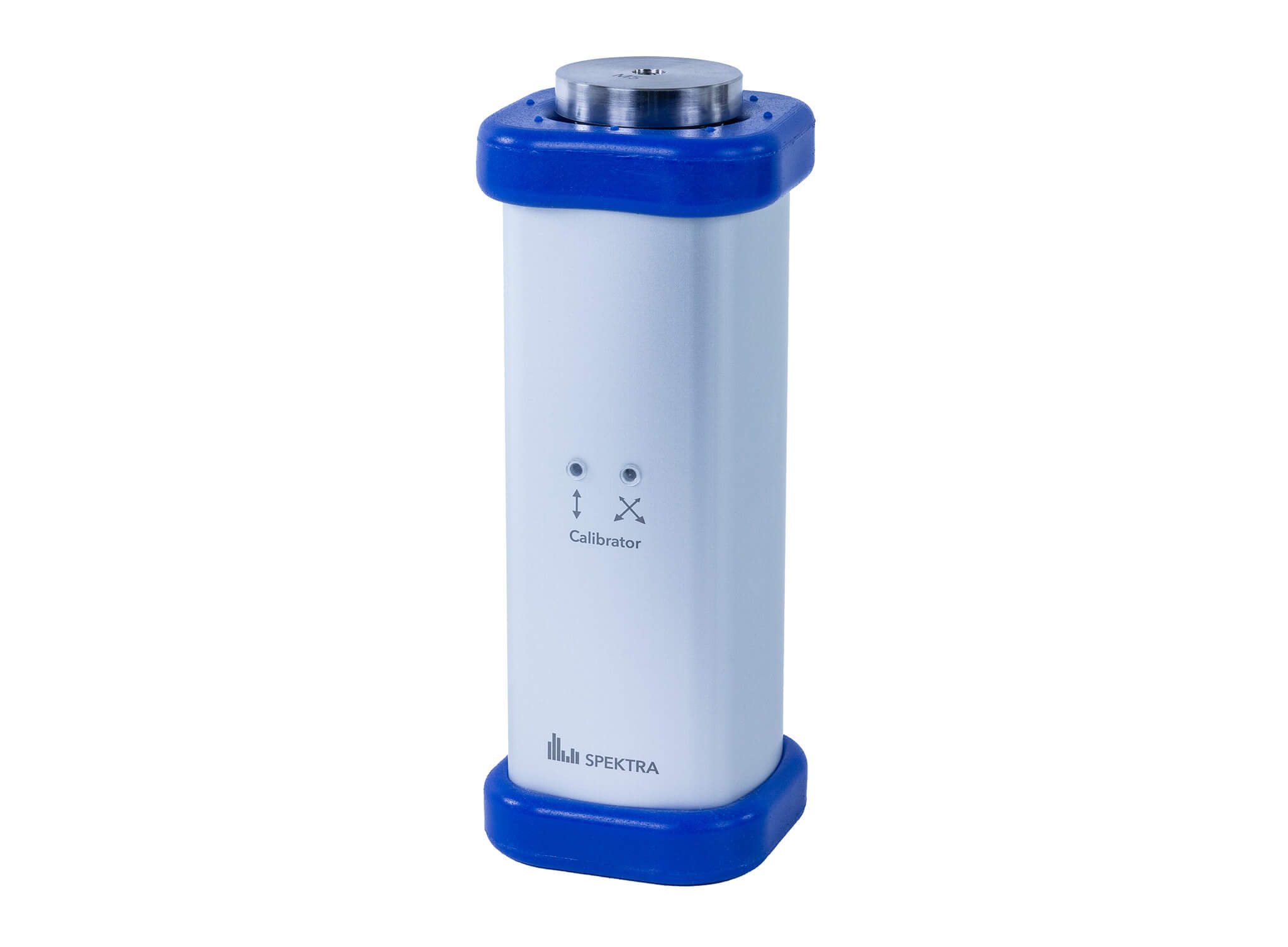

Spektra CV-05 to nowy, ręczny kalibrator drgań dedykowany terenowej kalibracji akcelerometrów i mirników drgań.

Kompaktowy rozmiar, solidna konstrukcja oraz rozszerzony częstotliwości i amplitudy pobudzenia sprawia, że urządzenie idealnie nadaje się do wewnętrznej weryfikacji czujników oraz kalibracji indywidualnych mierników ekspozycji na drgania.

Względem zastosowania do kalibracji, Spektra CV-05 spełnia wymagania normy PN-EN ISO 8041.

Przejdź do strony produktu Spektra CV-05

Najważniejsze cechy Spektra CV-05

Zakres pomiarowy

Urządzenie oferuje wysoką elastyczność kalibracji dzięki możliwości pracy przy dwóch standardowych częstotliwościach: 79,58 Hz oraz 159,15 Hz (częstotliwość, przy której prędkość 10 mm/s odpowiada przyspieszeniu 10 m/s²). Użytkownik ma do dyspozycji regulowany poziom amplitudy drgań w zakresie od 1 do 10 m/s² RMS, co pozwala nie tylko na jednopunktową weryfikację, ale także na sprawdzenie liniowości całego toru pomiarowego. Takie parametry sprawiają, że kalibrator idealnie sprawdza się w weryfikacji czujników o różnej czułości i masie.

Jakość potwierdzona świadectwem wzorcowania

Wraz z każdym egzemplarzem kalibratora wibracji CV-05, dostarczane jest aktualne akredytowane świadectwo wzorcowania. Dokument ten, wydawany przez akredytowane laboratorium, potwierdza, że parametry metrologiczne urządzenia są zgodne z deklaracją producenta i odniesione do państwowych wzorców jednostek miar. Jest to kluczowe dla klientów wdrażających systemy zarządzania jakością (np. ISO 9001) oraz dla laboratoriów, które muszą wykazać spójność pomiarową podczas audytów.

Kalibracja zgodnie z normami branżowymi

Konstrukcja urządzenia została ściśle dopasowana do wymagań normy PN-EN ISO 8041, która definiuje specyfikację przyrządów do pomiaru drgań oddziałujących na człowieka. Dzięki temu kalibrator stanowi pewne narzędzie do weryfikacji mierników drgań ogólnych i miejscowych, wykorzystywanych w służbie BHP. Użycie kalibratora zgodnego z tą normą daje pewność, że weryfikacja poprawności działania mierników (tzw. field check) przed i po pomiarze jest wykonana rzetelnie i zgodnie z obowiązującymi przepisami.

Precyzja pomiarowa i kontrola drgań poprzecznych

Urządzenie wyróżnia się zaawansowanym systemem kontroli stabilności sygnału. Wbudowany, referencyjny 3-osiowy akcelerometr współpracuje z wewnętrznym obwodem sprzężenia zwrotnego, który na bieżąco monitoruje generowane drgania. System ten nie tylko utrzymuje zadaną amplitudę niezależnie od obciążenia (masy kalibrowanego czujnika), ale także aktywnie wykrywa i informuje użytkownika o zbyt wysokim poziomie drgań poprzecznych. Minimalizacja wpływu drgań bocznych jest kluczowa dla wyeliminowania błędów pomiarowych wynikających z czułości poprzecznej kalibrowanych przetworników.

Przejdź do strony produktu Spektra CV-05

Jeden standard kalibracji dla wielu branż

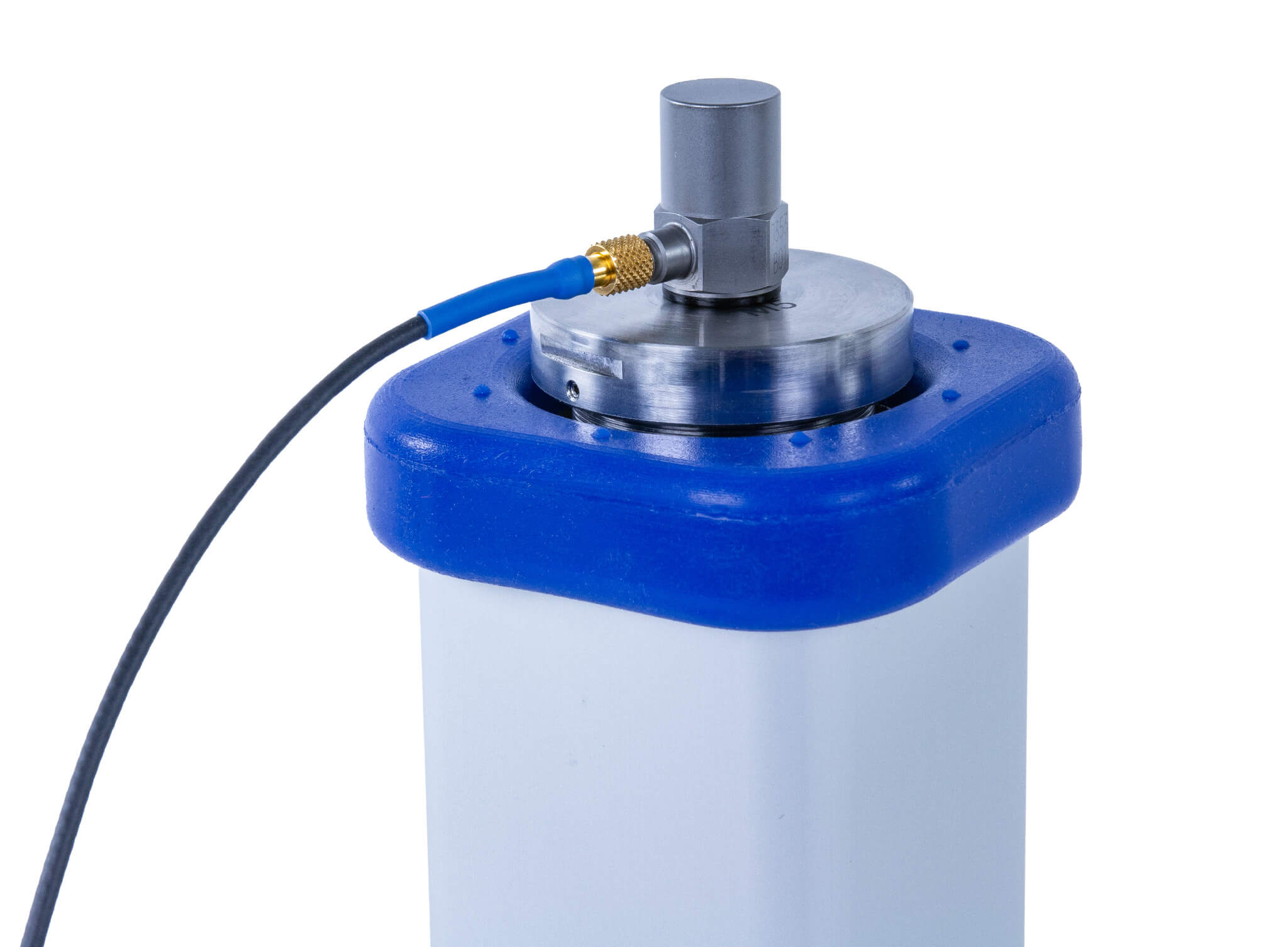

Pomimo kompaktowych rozmiarów Spektra CV-05 stanowi efektywne źródło kalibracji dla wielu typów czujników drgań. urządzenie wyposażone zostało w gwint M5, z dodatkowym zestawem adapterów rozszerzając montaż dla różnych akcelerometrów.

Solidna obudowa urządzenia stanowiąca również masę reakcyjną, pozwala na wzorcowanie czujników o masie do 300 g. Dodatkowo wbudowany akumulator pozwala na pracę do 12 godzin.

Przejdź do strony produktu Spektra CV-05

Dlaczego warto wybrać Spektra CV-05?

Mobilność i wszechstronność zastosowań

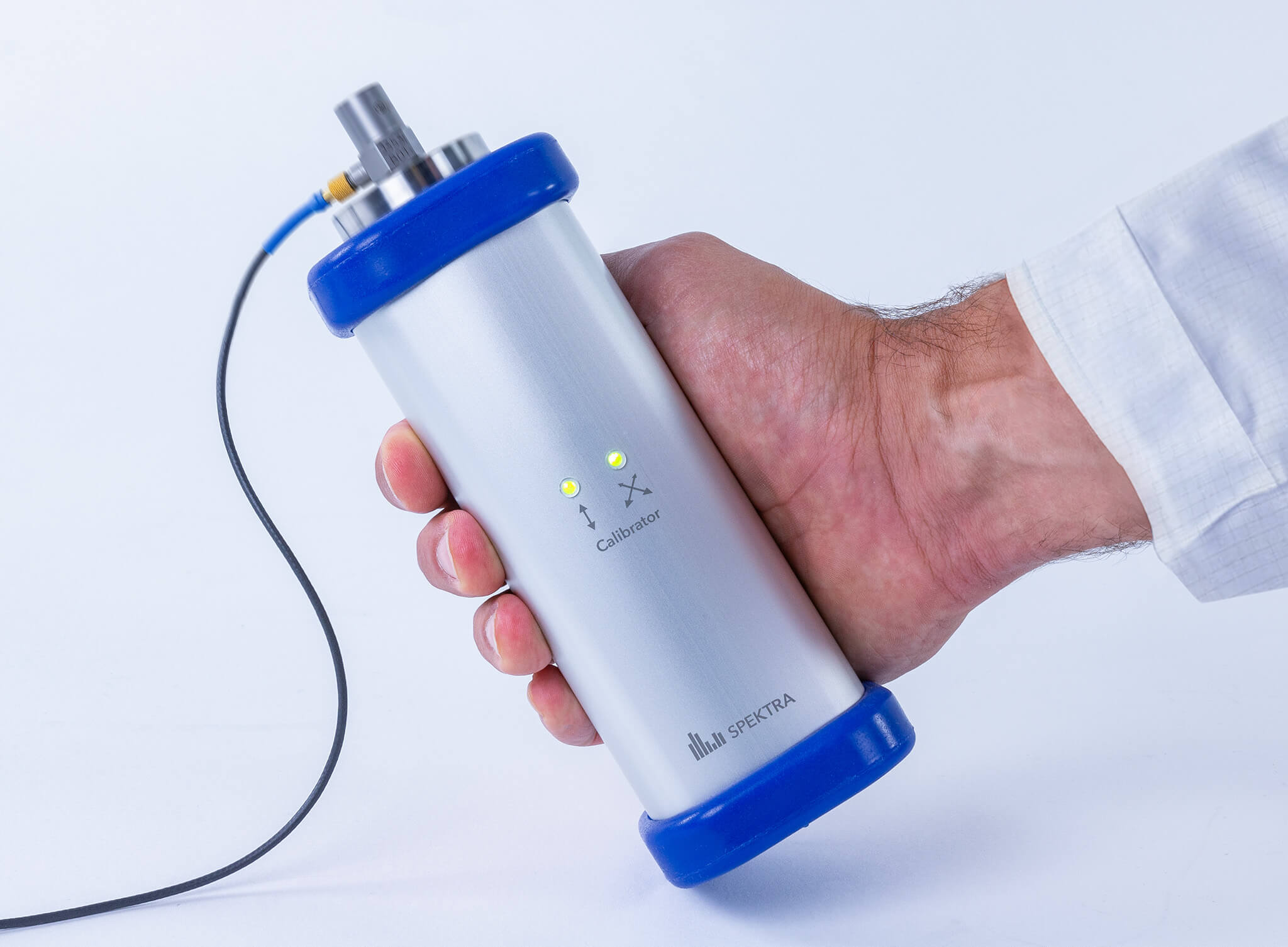

Kalibrator CV-05 pozwala na testowanie czujników w dowolnym miejscu, niezależnie od dostępu do źródeł zasilania. Z jego pomocą można przeprowadzać:

• Inspekcje urządzeń pomiarowych drgań zgodnie z ISO 8041.

• Testy okablowania czujników.

• Diagnostykę i rozwiązywanie problemów w przemysłowych łańcuchach pomiarowych.

Uniwersalność montażu

Dzięki dużej powierzchni montażowej oraz różnorodnym adapterom dostarczanym w zestawie, CV-05 pozwala na łatwe i szybkie mocowanie czujników o masie do 300 g. W zestawie znajdują się m.in. adaptery gwintowane M5, 10-32 oraz ¼"-28, a także adaptery klejowe.

Zgodność z międzynarodowymi standardami

Każde urządzenie CV-05 jest kalibrowane przez SPEKTRA przed wysyłką i otrzymuje uznany na całym świecie certyfikat kalibracji DAkkS, zapewniający zgodność z normami i bezpieczeństwo użytkowania.

Specyfikacja techniczna Spektra CV-05

Pomimo kompaktowych rozmiarów kalibrator rozszerza dotychczasowe możliwości poprzedniego modelu CV-01, oferując dwie częstotliwości pomiarowe oraz szeroki zakres pobudzeń. Poniżej znajdują się najważniejsze parametry urządzenia

• Częstotliwość drgań: 79,58 Hz / 159,15 Hz

• Zakres przyspieszenia: od 1 do 10 m/s² RMS ( w krokach co 1 m/s²)

• Maksymalna masa testowanego czujnika: 300 g (79,58 Hz) , 200 g (159,15 Hz)

• Temperatura pracy: od -10 °C do +50 °C

• Zasilanie: wbudowany akumulator NiMH 7,2 V / 2,2 Ah (ładowanie przez USB).

• Czas pracy: do 12 godzin

• Wymiary: 168 mm × 65 mm × 65 mm

• Błąd amplitudy: < ±3 %

• Błąd częstotliwości: < ±0,5 %

• Transverse motion: < 10% względem głównego kierunku

• Zniekształcenia harmoniczne: < 3 %

Przejdź do strony produktu Spektra CV-05

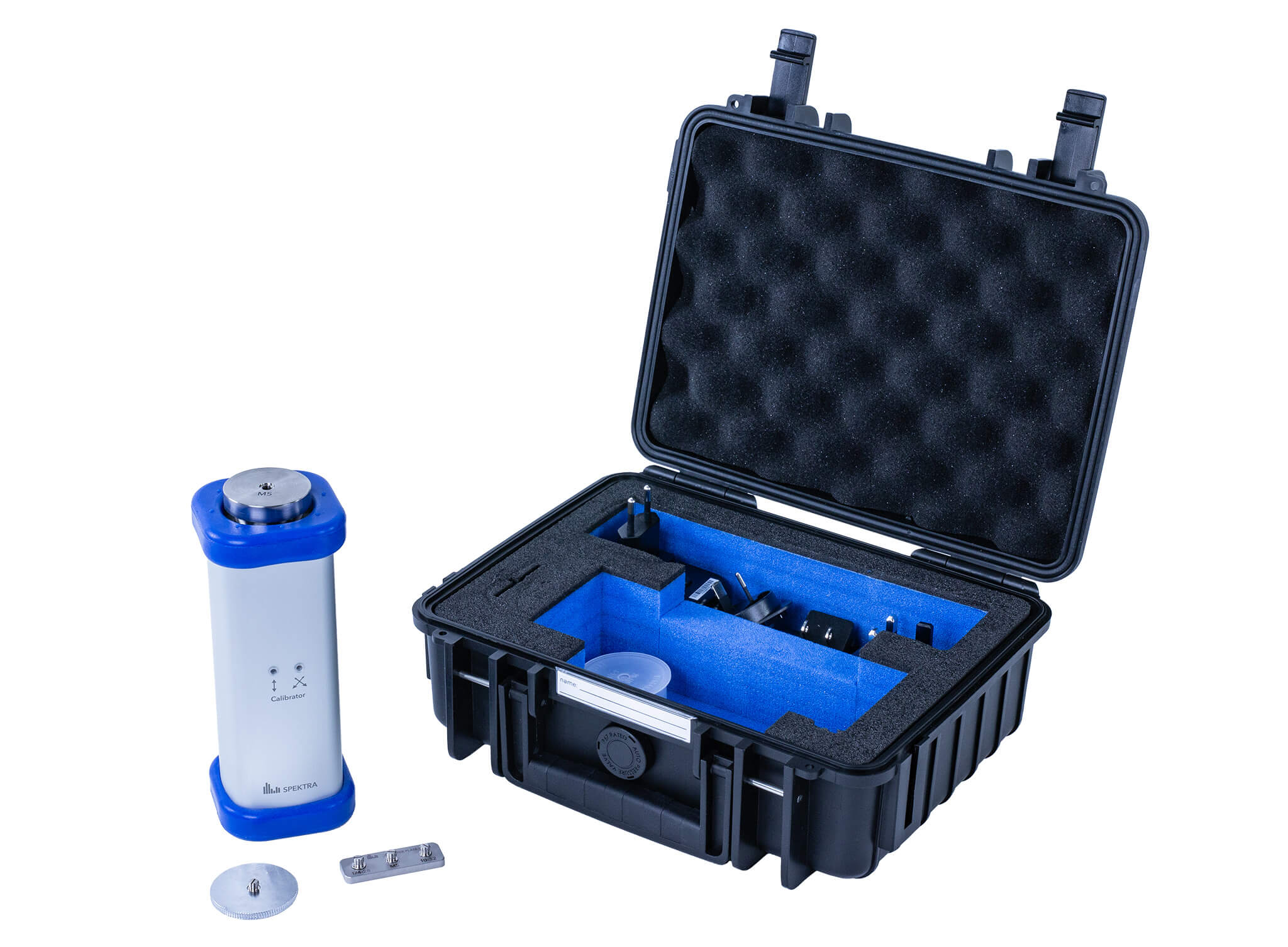

W zestawie

Kalibrator CV-05 dostarczany jest w solidnej walizce ochronnej, w której znajdują się:

• Kalibrator Spektra CV-05

• Kabel Mini USB i zasilacz do ładowarki (5 V / 1 A)

• Adaptery gwintowane: 1/4-28; M5; 10-32 i samoprzylepna podstawa montażowa

• Akredytowane świadectwo wzorcowania

Przejdź do strony produktu Spektra CV-05

Potrzebujesz szerszego zakresu pomiarowego - sprawdź Spektra CV-10

Opisywany w artykule kalibrator Spektra CV-05 stanowi doskonałe rozwiązanie w zakresie podstawowej, terenowej kalibracji akcelerometrów i mierników drgań, oferując dwie częstotliwości pomiarowej oraz przyspieszenie w zakresie 1-10 m/s².

Nie jest to jednak jedyne rozwiązanie firmy Spektra poświęcone mobilnej kalibracji czujników drgań. Spektra CV-10 oferuje pełną mobilność, połączą z szerokim zakresem pobudzenia.

Kalibracja może zostać wykonana w płynnie ustawionej częstotliwości 5 Hz-10 kHz i amplitudzie do 200 m/s². Dodatkowe tryby pomiarowe pozwalają na zautomatyzowanie kalibracji we wskazanych punktach lub wyznaczenie odpowiedzi częstotliwościowej czujników.

Najważniejsze cechy CV-10:

• Zakres częstotliwości: 5 Hz-10 kHz

• Maksymalny skok (pk-pk): 5 mm

• Maksymalna wartość amplitudy: 200 m/s2

• Maksymalna masa badanego urządzenia: 900 g

• Kompletne stanowisko pomiarowe

Przejdź do strony produktu Spektra CV-10

Kalibrator drgań Spektra CV-05: Kompleksowe rozwiązanie dla przemysłowych pomiarów wibracji

Kalibrator drgań Spektra CV-05 rozszerza rozwiązania pomiarowe w zakresie terenowej kalibracji czujników drgań oraz mierników wibracji.

Jego parametry pozwalają na pełne zaspokojenie potrzeb roboczej kalibracji sensorów wibroakustycznych, oferując możliwość kalibracji w dwóch częstotliwościach 79,58 Hz i 159,15 Hz oraz dla amplitudy 1-10 m/s2 w krokach co 1 m/s2.

Kompaktowy kształt, wbudowany akumulator z czasem pracy do 12 godzin oraz niskie zniekształcenia w tym harmoniczne (< 3 %), ruch poprzeczny (< 10%) i odchyły względem amplitudy(< ±3 %) , czy częstotliwości (< ±0,5 %).
