Rejestrowanie parametrów środowiskowych przez system pomiarowy Cirrus CR:920

Stacja monitorowania hałasu Cirrus CR:920 to zaawansowane urządzenie spełniające wymagania 1 klasy pomiarowej (IEC 61672-1) przeznaczone do zdalnej kontroli emisji hałasu do środowiska. Cirrus CR920, dzięki dostępowi do platformy MyCirrus, pozwala na w pełni zdalny podgląd wyników pomiarów hałasu, analizę pomiarów i generowanie raportów pomiarowych.

Hałas nie jest jednak jedynym parametrem, który może być rejestrowany za pomocą stacji CR:920 i platformy MyCirrus. W poniższym artykule przedstawiam dodatkowe czujniki współpracujące z jednostką główną rozszerzając możliwości pomiarowe o rejestracji wibracji, wiatru, parametrów atmosferycznych, czy zanieczyszczeń.

MyCirrus - zdalne zarządzanie danymi środowiskowymi

MyCirrus to platforma umożliwiająca zdalne zarządzanie oraz analizę wyników, zarówno w kontekście hałasu jak i wielu innych parametrów środowiskowych.

Wygodny model subskrypcji pozwala na zoptymalizowanie kosztów inwestycyjnych, poprzez zarządzanie dostępem do platformy. jest to szczególnie przydatne w kontekście prowadzenia okresowych prac w różnych miejscach. W takim wypadku jedna stacja może być instalowana w poszczególnych miejscach i aktywowana jedynie na czas trwania prac.

Więcej informacji na temat platformy MyCirrus dostępne jest w artykule: Monitorowanie hałasu z wykorzystaniem systemu Cirrus Quantum

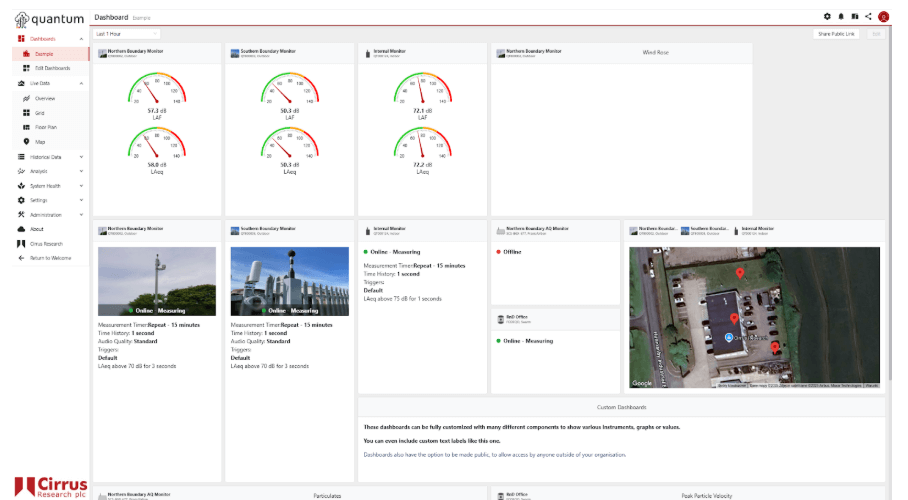

Rys. 1 - Ekran startowy platformy MyCirrus

Akcesoria rozszerzające funkcjonalność Quantum Outdoor

Platforma MyCirrus pozwala na zarządzanie kompletnym systemem monitorowania parametrów środowiskowych i zanieczyszczeń powietrza. W każdym systemie miernik hałasu CR:920 stanowi główną jednostkę, do której możliwe jest podłączenie dowolnej konfiguracji dodatkowych czujników. Poniżej znajduje się dokładny opis poszczególnych rozwiązań z zakresu wibracji, parametrów atmosferycznych i jakości powietrza.

Pomiar wibracji - SWARM Ground Vibration Monitor

SWARM to trzyosiowy czujnik drgań, który umożliwia środowiskowe i budowlane monitorowanie wibracji. Jednostka pomiarowa przystosowana została pod kątem łatwej instalacji w miejscu pomiaru oraz instalacji w platformie MyCirrus. Pomiar wibracji wykonywany jest w trzech płaszczyznach, w zakresie częstotliwościowym 0,5-250 Hz. Urządzenie przystosowane jest do pomiarów środowiskowych z tego względu spełnia wymagania w zakresie odporności na pył i wodę na poziomie IP65. Dane pomiarowe mogą być zapisywane w urządzeniu lokalnie lub przesyłane bezpośrednio do platformy MyCirrus.

Najważniejsze parametry urządzenia:

• Liczba osi pomiarowych: 3 (x, y, z)
• Zakres częstotliwościowy: 0,5 - 250 Hz
• Zakres amplitudy:
• prędkość: +/- 50mm/s
• przyspieszenie: +/- 4g
• Mierzone parametry: PPV, PPA, PVS, VDV, Velocity traces

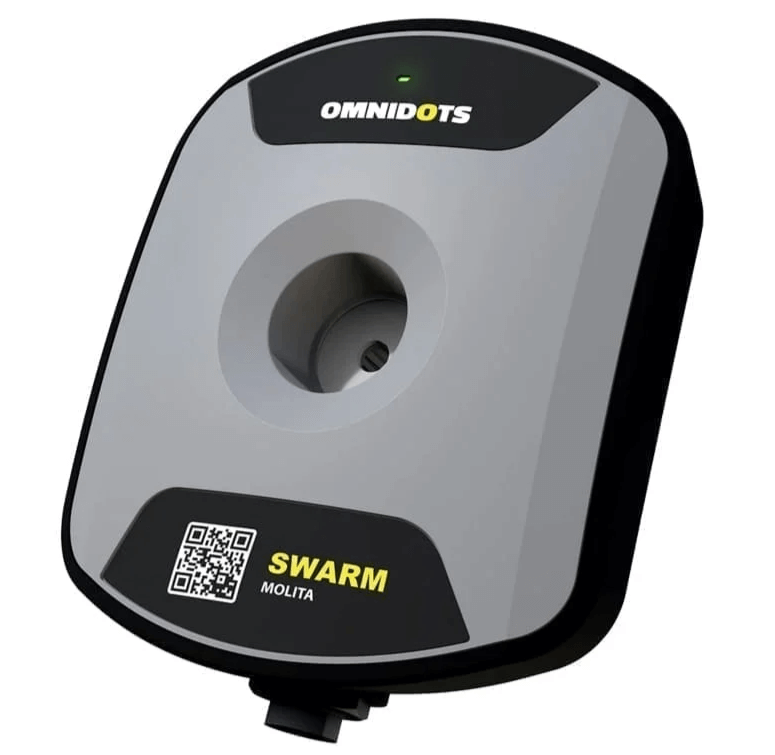

Rys. 2 - Czujnik wibracji SWARM

Karta katalogowa urządzenia

Pomiar parametrów środowiskowych MaxiMet GMX200 i GMX600

GMX200 i GMX600 to stacje środowiskowe umożliwiające pełną integrację z platformą MyCirrus. GMX200 jest ultradźwiękowych czujnikiem wiatru umożliwiającym rejestrację prędkości i kierunku wiatru, wliczając w to chwilowe i nagłe podmuchy. GMX600 rozszerza funkcjonalność wersji 200 o szeroki wachlarz parametrów środowiskowych w tym m.in pomiar temperatury, wilgotności, ciśnienia atmosferycznego opadów, promieniowania słońca. Jednostki

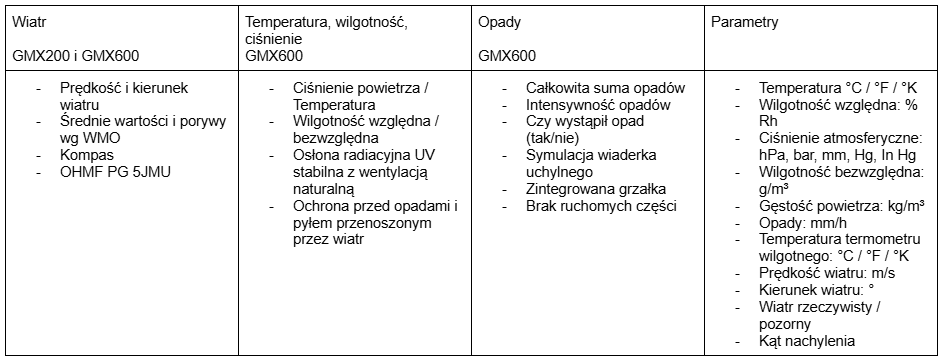

Tabela 1 - Porównanie modeli GMX200 i GMX600

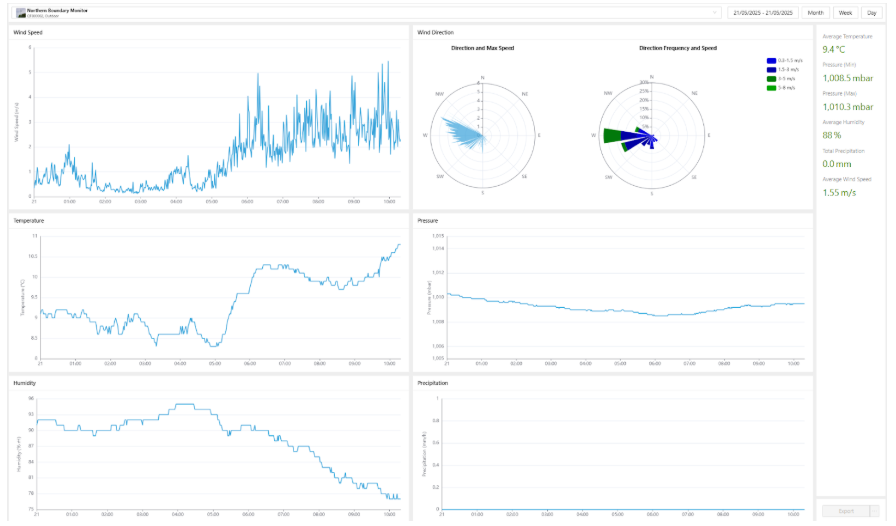

Rys. 3 - Widok pomiaru parametrów środowiskowych w platformie MyCirrus

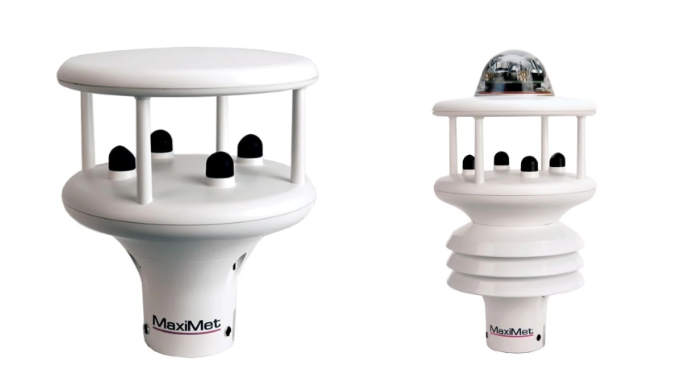

Rys. 4 - Ultradźwiękowy czujnik wiatru MaxiMet GMX200 i kompleksowa stacja pogodowa GMX600

Najważniejsze parametry urządzenia:

Pomiar prędkości wiatru:

zakres pomiarowy: 0,01 - 60 m/s

dokładność:

•  +/- 3% do 40 m/s
•  +/- 5% do 60 m/s

Pomiar kierunku wiatru:

zakres pomiaru: 0 - 359°

dokładność:

• +/- 3° do 40 m/s
• +/- 5° do 60 m/s

Pomiar wilgotności:

zakres pomiaru: 0 - 100%

dokładność: +/- 0.3°C @ 20°

Pomiar ciśnienia::

zakres pomiaru: 300‐1100 hPa

dokładność: +/- 0.5 hPa @ 25°C

Karta katalogowa urządzenia

Pomiar jakości powietrza Praxis/Urban i Praxis/OPCube

Czujniki Praxis rozszerzają możliwości pomiarowe stacji Cirrus CR:920 o pomiar jakości powietrza i stały monitoring zanieczyszczeń. Urządzenia mogą stanowić lokalny punkt pomiarowy jak i zintegrowaną siatkę czujników pokrywającą większy obszar.

Mierzone parametry:

• Optyczny czujnik cząstek Alphasense OPC-N3: PM1, PM2.5 i PM10
• Certyfikat MCERTS dla PM2.5 i PM10
• Wybór czujników elektrochemicznych:
• Praxis/OPCube: możliwość wyboru jednego z następujących gazów: CO, H₂S, NO, NO₂, O₃, SO₂, LZO (VOCs) lub CO₂
• Praxis/Urban: możliwość wyboru pięciu spośród: CO, H₂S, NO, NO₂, O₃, SO₂, CO₂
• Czujniki temperatury, wilgotności względnej (T/rH) oraz ciśnienia atmosferycznego (p)
• Wysoka częstotliwość próbkowania:
• Praxis/OPCube: do 30 próbek na minutę
• Praxis/Urban: do 2 próbki na sekundę
• Czas pracy przy braku zasilania zewnętrznego:
• Praxis/OPCube: do 1 godziny
• Praxis/Urban: do 6 godzin
• Obudowa zaprojektowana z myślą o bardzo niskiej emisji hałasu (możliwość montażu blisko miernika dźwięku) i odporności na trudne warunki atmosferyczne

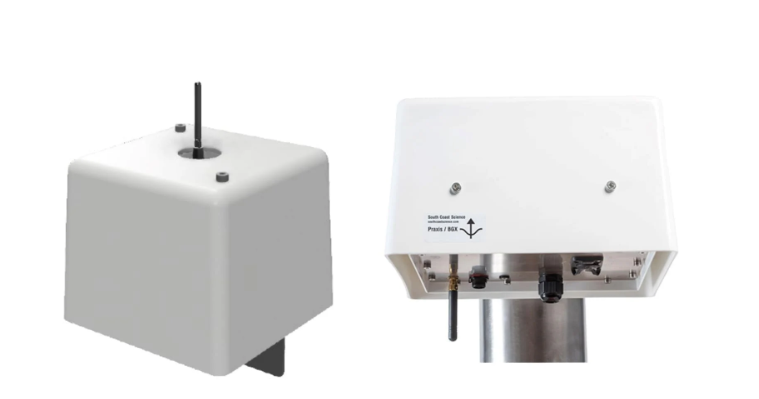

Rys. 4 - Czujniki jakości powietrza Praxis/OPCube o Praxis/Urban

Karta katalogowa urządzenia

Kompleksowy system Cirrus

Platforma MyCirrus, pozwala na stworzenie kompleksowego systemu monitorowania zanieczyszczeń i parametrów środowiskowych. Korowa część systemu, czyli stacja monitorowania hałasu Cirrus CR:920 umożliwia podłączenie szeregu dodatkowych czujników, w tym wibracji, parametrów środowiskowych oraz zanieczyszczeń powietrza. MyCirrus przechowuje wszystkie dane w chmurze, dając tym samym dostęp ciągły dostęp do wyników, pomiaru, raportów i zarządzania jednostkami.
