Pomiary czasu pogłosu z miernikiem Senseca XPT800

XPT800 to najnowszy miernik firmy Senseca dedykowany szczególnie pomiarom w zakresie akustyki budowlanej i architektonicznej. Miernik spełnia wymagania klasy 1 dla normy PN-EN 61672-1 oferując szereg zaawansowanych funkcji w tym pomiar w pasmach częstotliwościowych, FFT oraz automatyczny pomiar czasu pogłosu. Rozszerzeniem miernika jest oprogramowanie pomiarowe Noise Studio, oferujące automatyzację pomiarów w zakresie czasu pogłosu i izolacyjności akustycznej w oparciu o aktualne normy. poniżej przedstawiamy w opcje miernika dźwięku, związane z pomiarami czasu pogłosu w oparciu o normę PN-EN ISO 3382-2:2010 - Pomiar parametrów akustycznych pomieszczeń -- Część 2: Czas pogłosu w zwyczajnych pomieszczeniach.

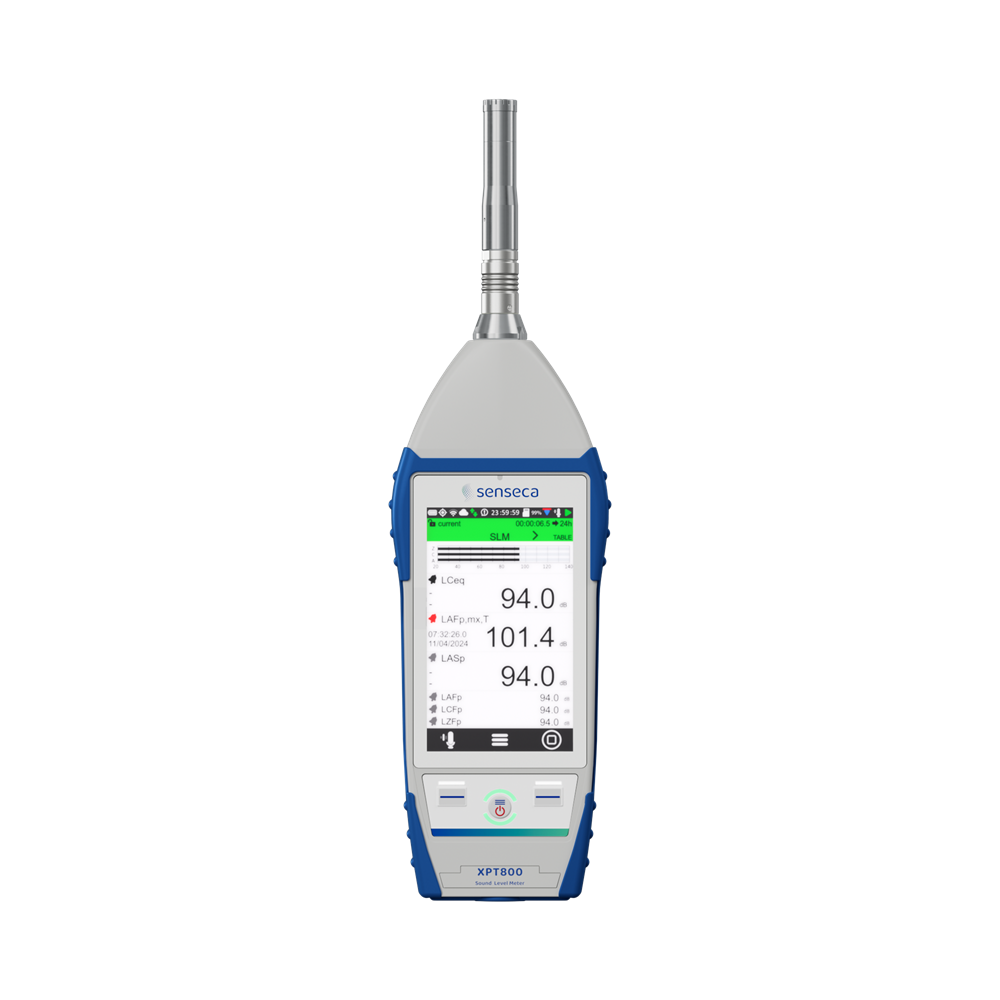

Rys. 1 - Miernik dźwięku Senseca XPT800

Automatyczne obliczanie czasu pogłosu

Miernik XPT800 automatycznie analizuje rejestrowany sygnał pod kątem wykrycia odpowiedniego zaniku ciśnienia akustycznego. Obejmuje to zarówno sygnału ciągłe używane podczas metody przerywanej oraz sygnały impulsowe. Kalkulacje wykonywane są zgodnie z normą PN-EN ISO 3382-2:2010 - Pomiar parametrów akustycznych pomieszczeń -- Część 2: Czas pogłosu w zwyczajnych pomieszczeniach.

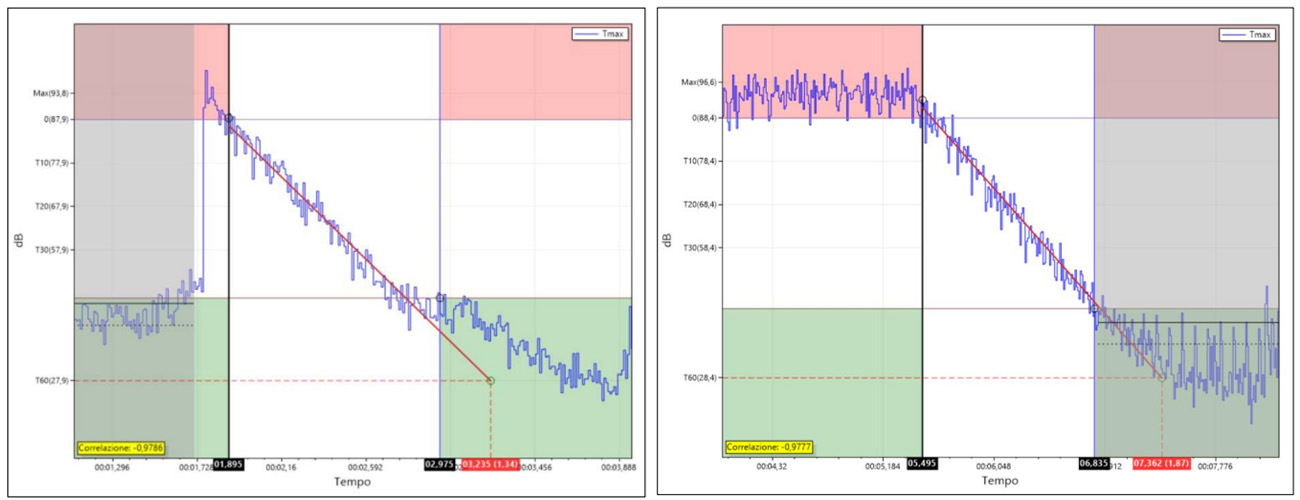

Rys. 2 - Automatyczne wykrycie zaniku Poziomu dźwięku przez miernik XPT800 z sygnału ciągłego i impulsowego.

Zarządzanie pomiarami czasu pogłosu

Miernik posiada duży dotykowy ekran, pozwalający na przejrzystą prace. Widok pomiarowy podzielony został na kilka ekranów w zależności w jaki sposób chcemy nadzorować wykonywany pomiar. W kontekście czasu pogłosu dostępne są dwa okna wynikowe: Tabela oraz Wykres. Widok tabeli wskazuje 3 parametry czasu pogłosu umożliwiając podgląd zmierzonej wartości bezpośrednio po pomiarze.

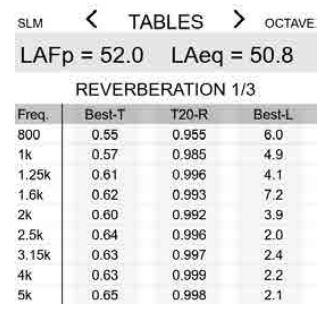

Rys. 3 - Tabela zawierająca wartości związane z pomiarem czasu pogłosu. Wyniki obliczane są bezpośrednio po pomiarze.

Dostępne parametry

Miernik posiada szereg parametrów, na podstawie których wyliczany jest czas pogłosu, są to odpowiednio:

• EDT-T: Czas wczesnego zaniku EDT (Early Decay Time), odniesiony do T60

• T20-T: Czas pogłosu T20, przeliczony z T60, wyznaczony w zakresie dynamicznym −5 do −25 dB

• Best-T: Czas pogłosu T60 wyznaczony dla optymalnego zakresu dynamicznego

• EDT-R: Współczynnik korelacji wyznaczenia EDT

• T20-R: Współczynnik korelacji dla T20 (zakres −5 do −25 dB)

• Best-R: Współczynnik korelacji dla optymalnego zakresu dynamicznego

• EDT-L: Liniowość zaniku dla EDT

• T20-L: Liniowość zaniku dla T20 (zakres −5 do −25 dB)

• Best-L: Liniowość zaniku dla optymalnego zakresu dynamicznego

Wygodna orientacja Źródło-mikrofon

Pomiary czasu pogłosu przeprowadzane są dla kilku pozycji źródła wszechkierunkowego oraz miernika dźwięku. Końcowa liczba pozycji skorelowana jest z wielkością pomieszczenia oraz wykorzystywaną metodą. W przypadku większych pomieszczeń, liczba kombinacji może przekraczać kilkanaście pomiarów. Aby efektywnie zarządzać pomiarami miernik pozwala przypisać tagi poszczególnym pomiarom, odpowiadające pozycji miernika dźwięku i pozycji źródła.

2- Pozycja miernika dźwięku

3- Pozycja źródła wszechkierunkowego

Ustawienia dodatkowych opcji miernika dźwięku XPT800

Miernik posiada możliwość dostosowania do preferencji pomiarowych. Obejmuje to odpowiednio:

• Określenie pasma pomiarowego - Możliwe jest określenie dolnego i górnego pasma tercjowego,
• Filtr dopuszczalnej wartości korelacji (wartość bezwzględna) w wybranym paśmie:
     ○Wartości bliskie 1 powodują silniejsze filtrowanie i sygnały o złych
         charakterystykach zaniku mogą nie zostać rozpoznane jako zaniki;
     ○Wartości bliskie 0 pozwalają na rozpoznanie większej liczby zaników.
• Automatyczne zakończenie pomiaru - Pomiar jest automatycznie zatrzymywany, gdy tylko zostanie obliczona co najmniej jedna wartość T60.
• Próg dopuszczalnej wartości bezwzględnej korelacji przy obliczaniu T60 - Detektor wyświetla, u dołu wykresu histogramu, zielony prostokąt dla każdego pasma, w którym wartość bezwzględna korelacji mieści się w dopuszczalnym zakresie.
• Próg dopuszczalnej wartości liniowości przy obliczaniu T60 - Detektor wyświetla, u dołu wykresu histogramu, zielony prostokąt dla każdego pasma, w którym wartość liniowości mieści się w dopuszczalnym zakresie.
• Korekcja tła - Zastosowanie korekcji z odejmowaniem szumu tła.

Synchronizacja wyników z chmurą

Senscea udostępnia dedykowany serwer, który może zostać zsynchronizowany z miernikiem dźwięku. Dzięki temu wszystkie wyniki wyznaczone na podstawie pomiarów w tym czas pogłosu, przesłane zostaną automatycznie na nasz dedykowany serwer. W tym celu miernik dźwięku należy podłączyć do lokalnej sieci WiFi lub hotspota wygenerowanego przez urządzenie mobilne. W najbliższym czasie funkcjonalność miernika zostanie rozszerzona o kartę SIM 4G dzięki czemu synchronizacja będzie niezależna względem sieci WiFi lub hotspotu.

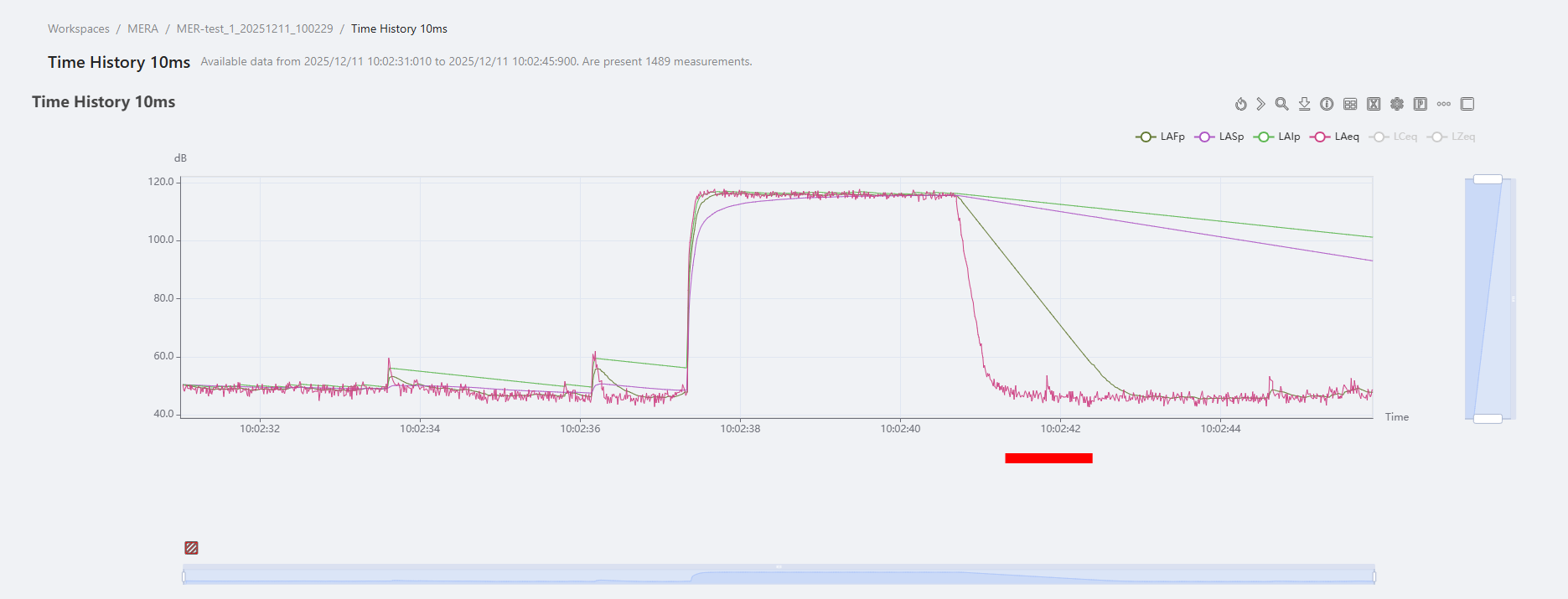

Rys. 6 - Widok zaimportowanego pomiaru do Chmury Senseca.

Dodatkowe wyposażenie

Pomiary czasu pogłosu wymagają, oprócz miernika dźwięku, źródła wszechkierunkowego. W tym zakresie Senseca oferuje 12-ścienne źródło HD2050, spełniające wymagania kierunkowości i pasma przenoszenia, ustalone w normie ISO 3382. Źródło dostarczane jest z dedykowanym wzmacniaczem HD2050.20 wyposażonym w wbudowany generator szumu, wejście liniowe oraz equalizer. Sterowanie odbywa się bezprzewodowo przy użyciu pilota.

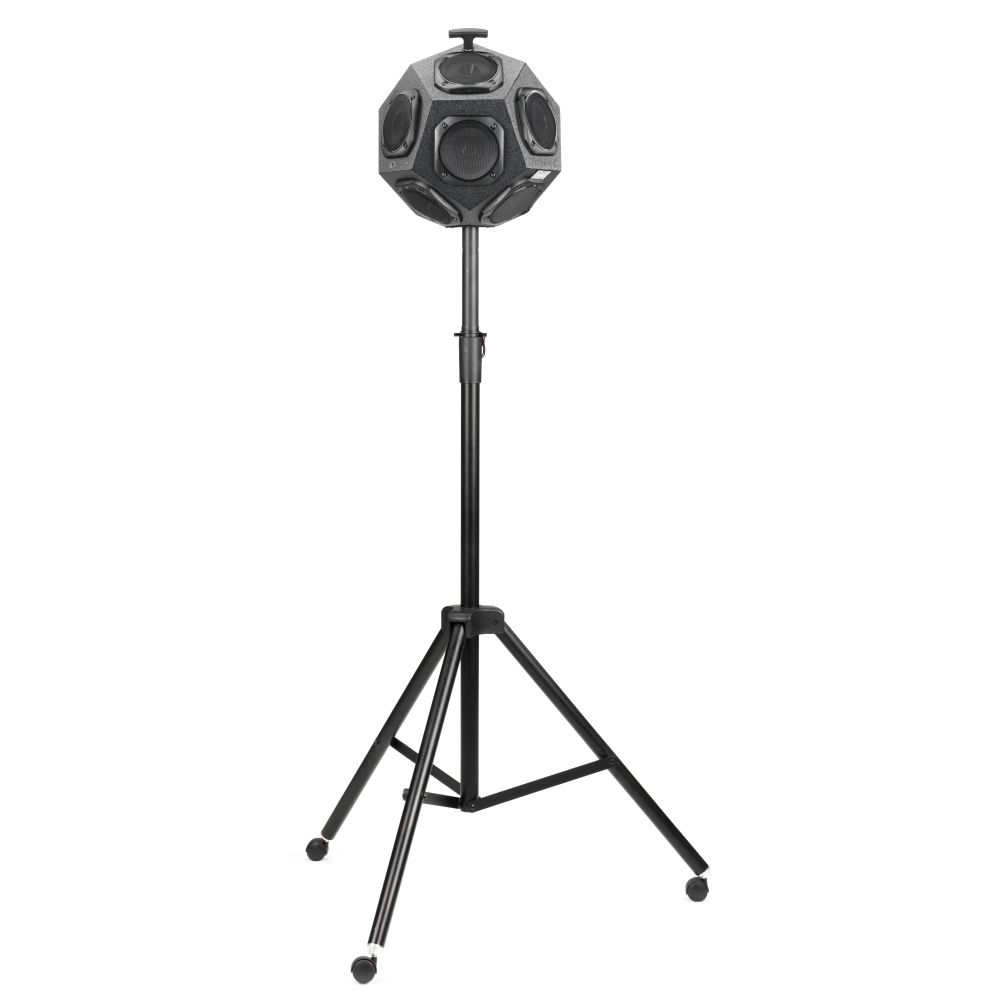

Rys. 7 - Źródło wszechkierunkowe Senseca HD2050
