Pomiary wibroakustyczne
W ostatnim czasie Senseca zaprezentowała swój najnowszy miernik XPT800, a wraz z nim dwa moduły oprogramowania Noise Studio, dedykowane analizie hałasu środowiskowego NS-ENS i akustyki budowlanej NS-SIS.
W tym artykule skupimy się na module NS-SIS, dedykowanemu obliczeniom związanym z izolacyjnością akustyczną oraz czasem pogłosu. Oprogramowanie stanowi następny element obok chmurą dla wyników pomiarów tworząc kompatybilny ekosystem, w którym wyniki z miernika dźwięku, mogą zostać od razu wysyłane do projektu i wykorzystane do obliczenia niezbędnych parametrów. W artykule przedstawimy sposób zarządzania projektem, wybór odpowiednich norm do kalkulacji wyników oraz dostępną analizę wyników pomiarów.

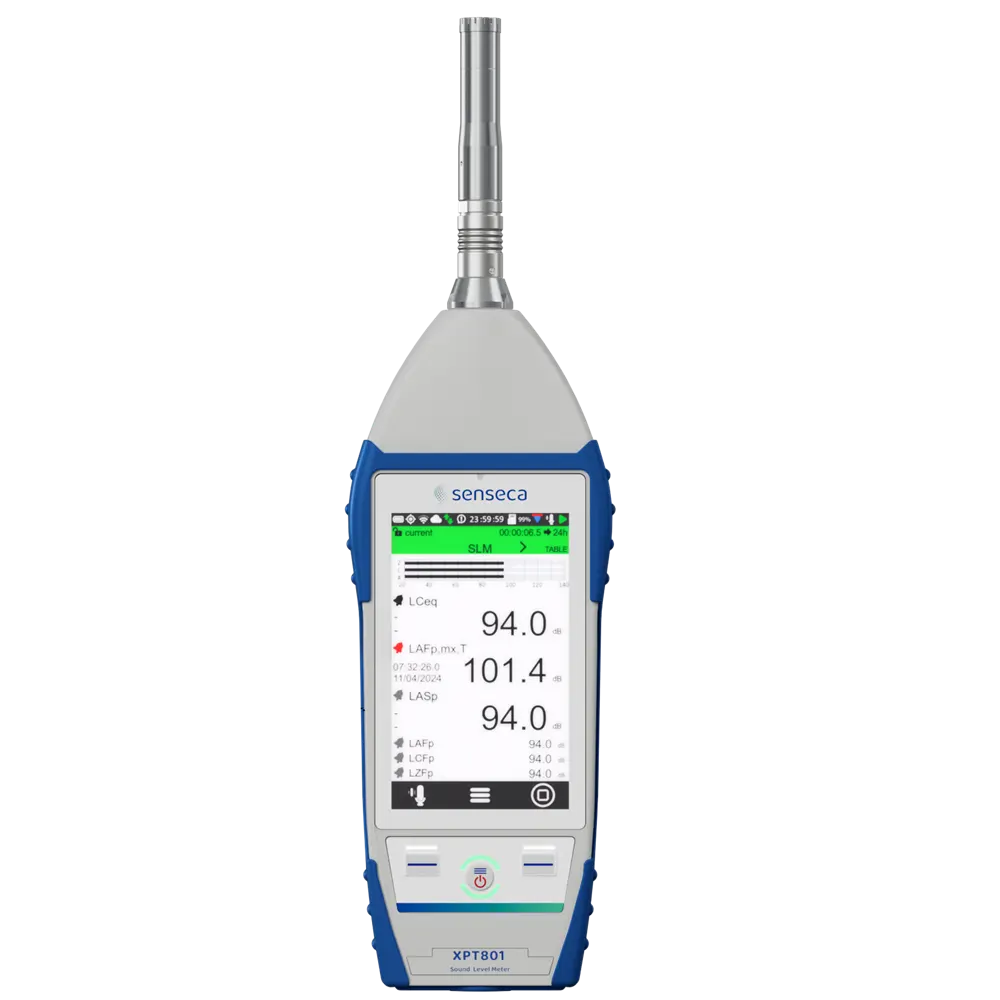

Miernik dźwięku XPT800
Oprogramowanie zostało zaprojektowane jako rozszerzenie miernika dźwięku XPT800.
Jest to najnowsza konstrukcja klasy 1 (IEC 61672-1) posiadająca specjalne rozszerzenie dedykowane akustyce budowlanej. Pokrywają one odpowiednio pomiary izolacyjności akustycznej, czasu pogłosu oraz STI. W zakresie akustyki budowlanej miernik oferuje:
- Pomiar hałasu w pasmach oktawowych i tercjowych
- Automatyczne obliczanie czasu pogłosu
- Obliczenia związane z STI
- Zdalne sterowanie miernikiem dźwięku
- Detekcje tonalności i impulsów
- Rejestr ścieżki audio
W trakcie pomiaru miernik pozwala na ustawienie specjalnych tagów informujących o położeniu miernika. Tym samym możemy wygodnie zdefiniować, czy pomiar obejmuje izolacyjność od dźwięków powietrznych, czy uderzeniowych, rejestrację czasu pogłosu, czy ustawienie miernika w pomieszczeniu nadawczym lub odbiorczym. Tagi wskazują również położenie źródła dźwięku oraz miernika.

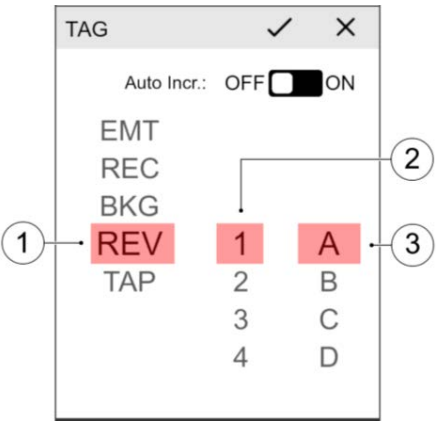

Okno przypisywania tagów do pomiarów czasu pogłosu:
1- Typ pomiaru - dostępne: pomieszczenia nadawcze, odbiorcze, hałas tła, czas pogłosu, hałas impulsowy
2- Pozycja miernika dźwięku
3- Pozycja źródła wszechkierunkowego
Wymagania i normy związane z akustyką budowlaną
Oprogramowanie pomiarowe bazuje na aktualnych normach związanych z czasem pogłosu i izolacyjnością akustyczna. Pokrywa to zarówno procedury terenowe jak i laboratoryjne.
W tym zakresie wskazać można:
- Terenowe pomiary izolacyjności
○ PN-EN ISO 16283-1:2014-05 - Izolacyjność od dźwięków powietrznych
○ PN-EN ISO 16283-3:2016-04 - Izolacyjność od dźwięków uderzeniowych
○ PN-EN ISO 16283-2:2021-02 - Izolacyjność akustyczna ściany zewnętrznej
- Laboratoryjne pomiary izolacyjności
○ PN-EN ISO 10140-3:2021-10 - Pomiar izolacyjności od dźwięków
uderzeniowych
○ PN-EN ISO 10140-2:2021-10 - Pomiar izolacyjności od dźwięków powietrznych
- Pomiary czasu pogłosu
○ PN-EN ISO 3382-2:2010 - Czas pogłosu w zwyczajnych pomieszczeniach
- Ocena izolacyjności akustycznej
○ PN-EN ISO 717-1:2021-06 - Izolacyjność od dźwięków powietrznych
○ PN-EN ISO 717-2:2021-06 - Izolacyjność od dźwięków uderzeniowych
Oprogramowanie
Noise Studio NS-SIS jest kilkuetapowym programem pozwalającym na dokładne zdefiniowanie badanego obiektu oraz wyznaczenie izolacyjności akustycznej dla wielu przegegród jednocześnie. Poniżej przedstawimy poszczególne etapy tworzenia projektu, zwracając uwagę na to w jaki sposób zdefiniować pomieszczenia, ustawić odpowiednie normy i zaimplementować pomiary wykonane miernikiem.
Tworzenie projektu
Ustawienia wstępne
Pierwszym etapem w tworzeniu projektu jest zdefiniowanie przestrzeni w której wykonywany był pomiar. W tym zakresie wypełniamy odpowiednio informacje dotyczące parametrów akustycznych oraz samego budynku.

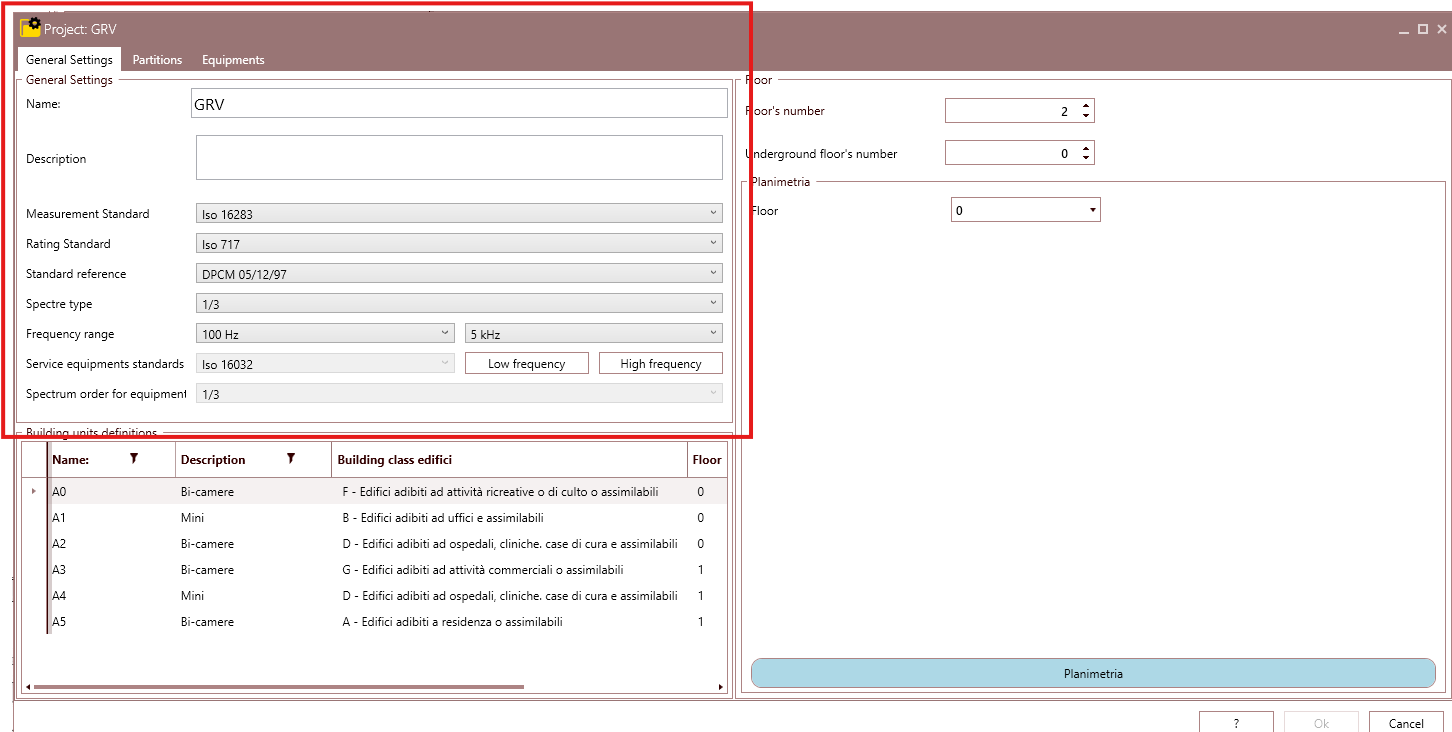

Parametry akustyczne dotyczą wyboru metody pomiarowej. Odbywa się to przez wskazanie odpowiedniej normy opisującej pomiary oraz ocenę izolacyjności. Są to odpowiednio okna “Measurement Standard” i “Rating Standard”. Następnie wskazuje się, czy pomiary zostały wykonane w pasmach oktawowych, czy tercjowych oraz definiuje się dolne i górne pasmo częstotliwościowe.

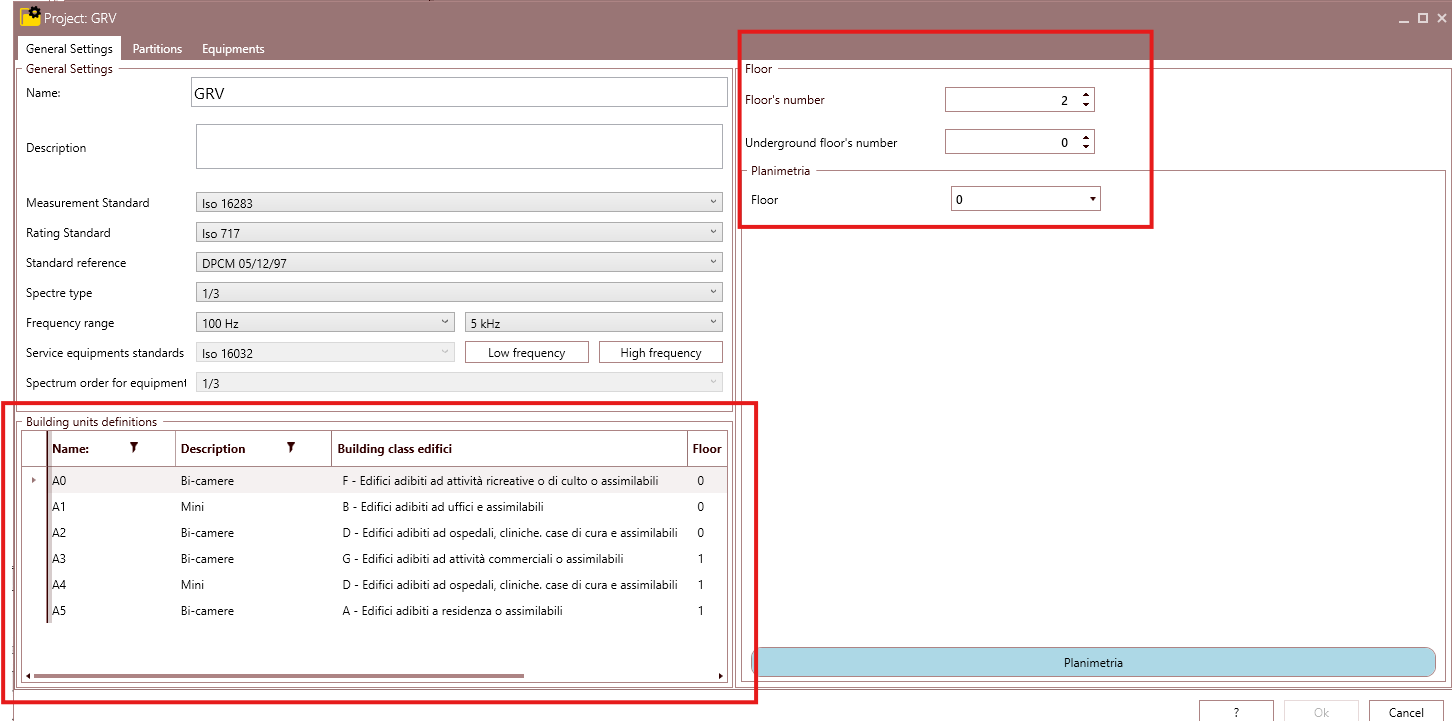

W następnym kroku określana jest ilość mieszkań lub niezależnych segmentów budynku, wchodzące w skład pomiaru. W przypadku tego projektu pomiary odnosiły się do bloku mieszkalnego, z którego wydzielono 6 mieszkań. W kontekście innych projektów mamy tutaj pełną dowolność. Przykładem mogą być pomiary akustyczne wykonane w kilku domach jednorodzinnych lub zabudowie szeregowej. W celu łatwiejszego zarządzania można zdefiniować liczbę pięter w danej zabudowie.
Zarządzanie przestrzeniami pomiarowymi

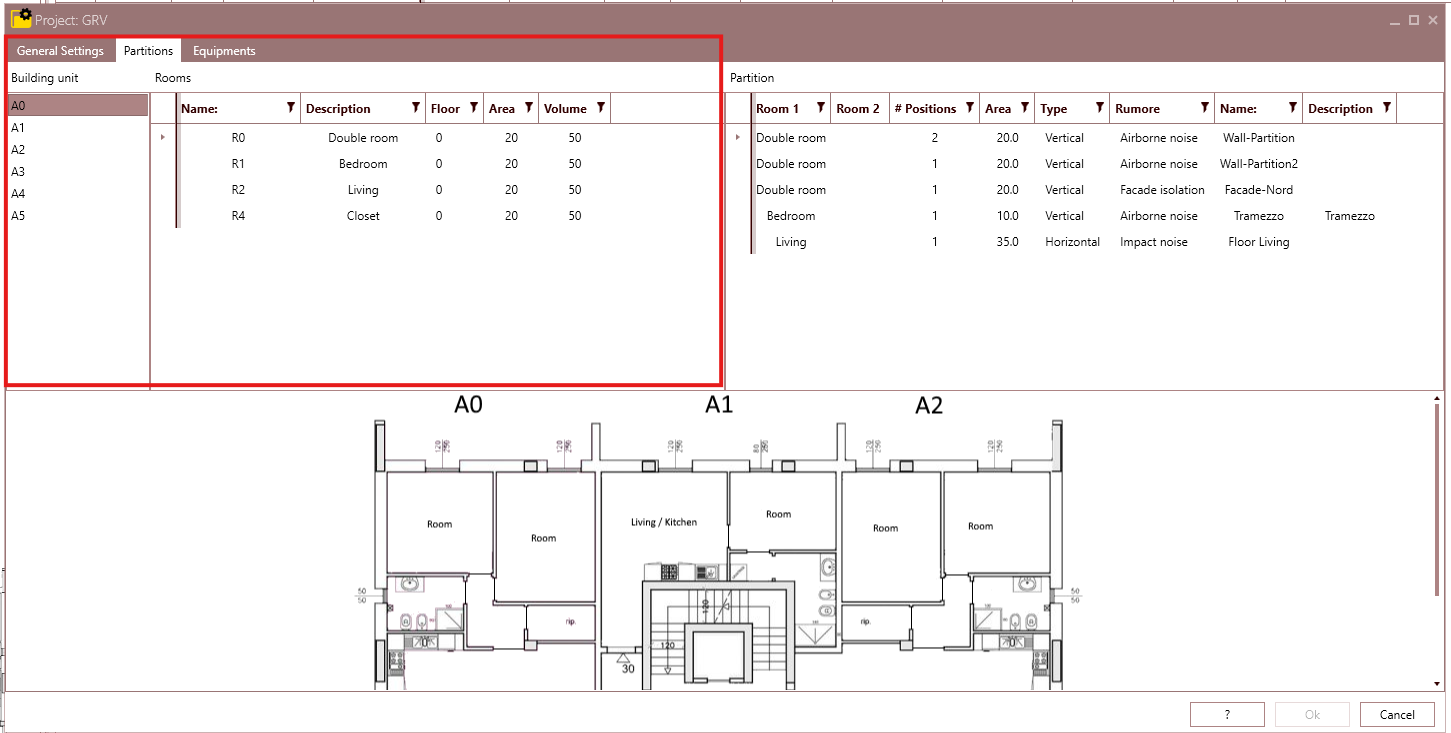

Następnym krokiem jest zdefiniowanie liczby pomieszczeń wchodzących w skład danego segmentu budynku. W przypadku prezentowanego projektu wylistowane zostały wszystkie typy pokoi, w mieszkaniu. Możliwe jest oczywiście pominięcie części pomieszczeń nie biorących udziału w ocenie izolacyjności.
Przykładowo dla segmentu A0 zdefiniowane zostały 4 przestrzenie pomiarowe.

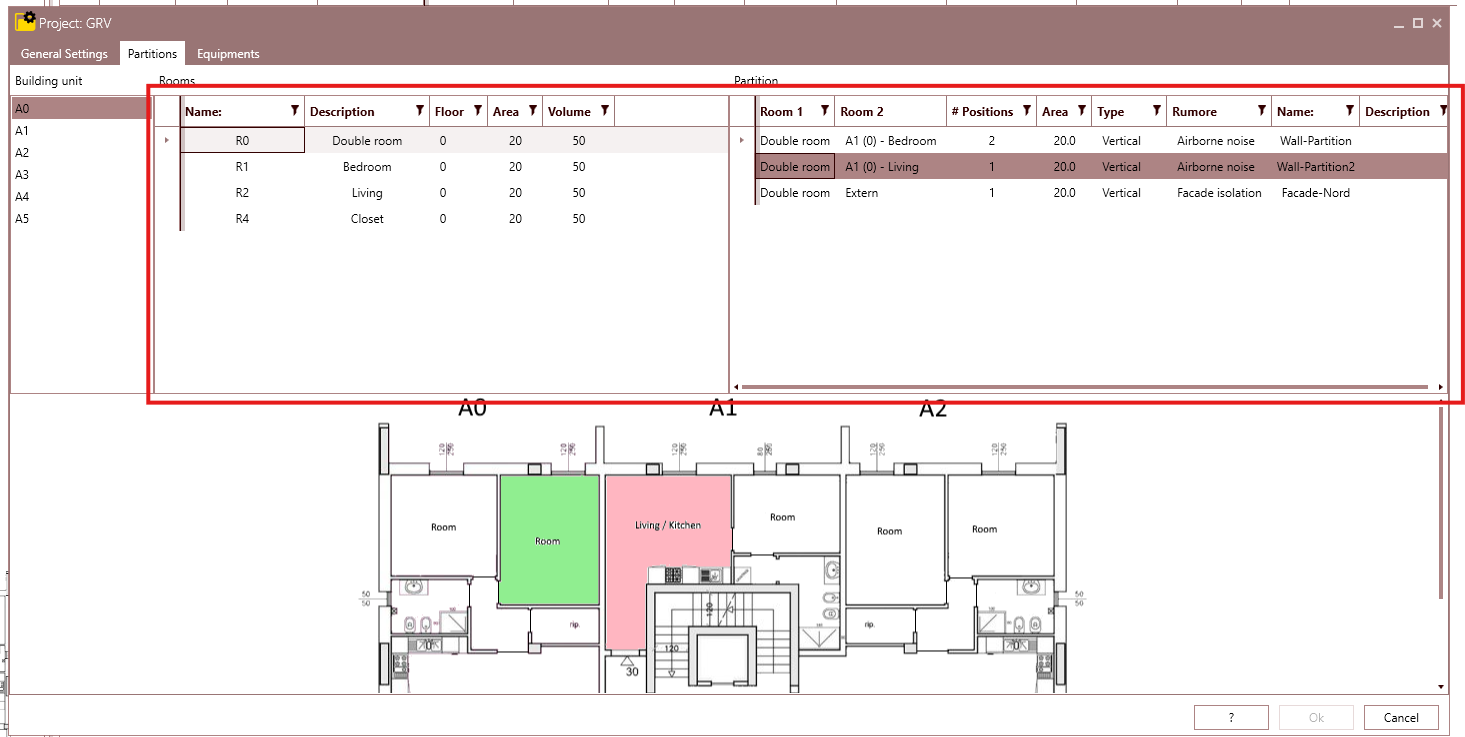

Następnie definiowane są możliwe konfigurację pokoi w ramach których badana była izolacyjność akustyczna oddzielającej ich przegrody. Pomieszczenia mają również zdefiniowane wymiary.

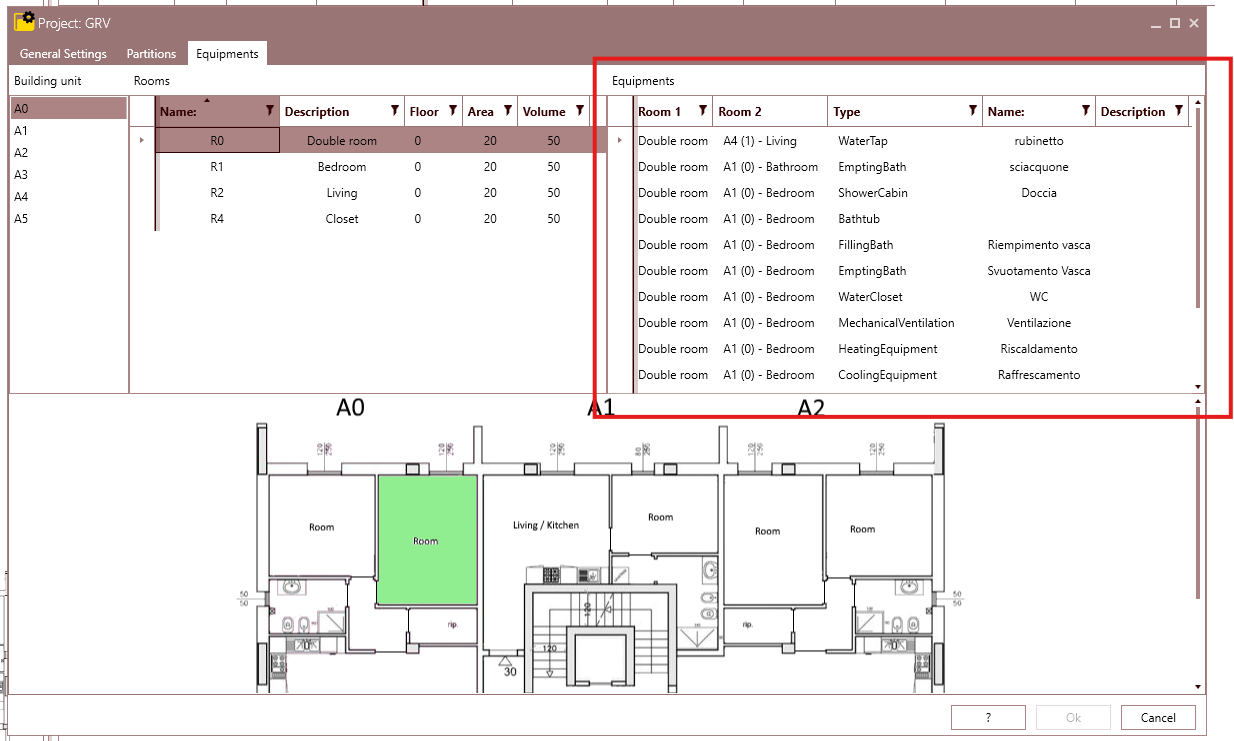

Ostatni etap stanowi określenia wyposażenia technicznego. Krok ten umożliwia rozszerzenie pomiarów o skatalogowanie hałasu od wyposażenia technicznego.
Pobieranie wyników pomiarów
Miernik XPT 800 pozwala na bezprzewodowe połączenie z aplikacją typu chmura, przechowująca tam wszystkie wyniki. Najprostszą formą połączenia jest hotspot z telefonu komórkowego, niewymagający żadnych dodatkowych akcesoriów, czy dedykowanych kart SIM.

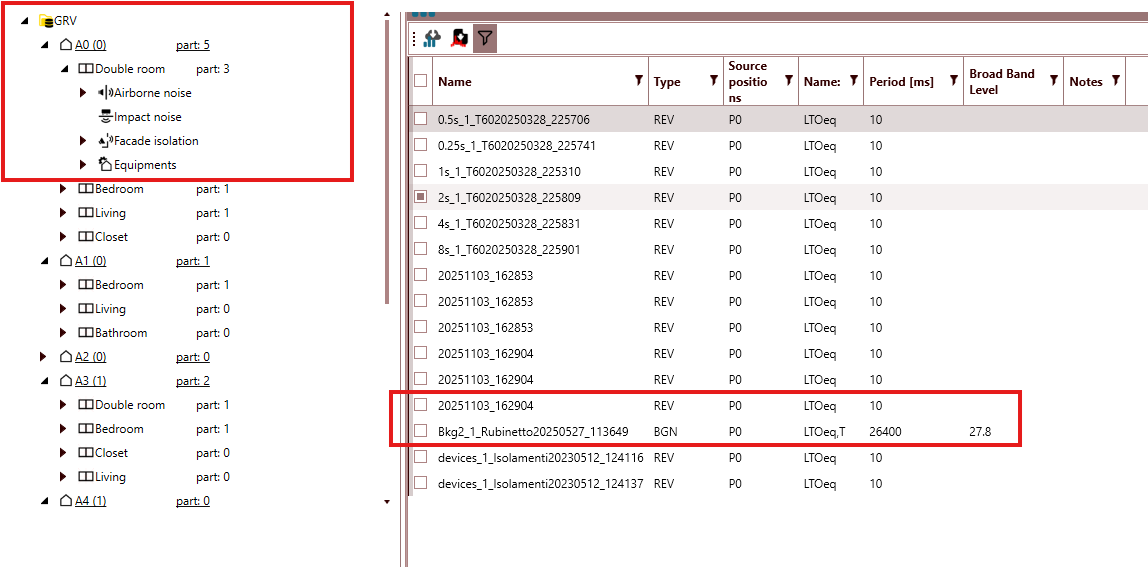

Dzięki wcześniej wspomnianym tagom bez problemu rozdzielimy typ wykonanego pomiaru, pomieszczenie lub pozycję w relacji źródło-miernik.
Wyniki pomiarów

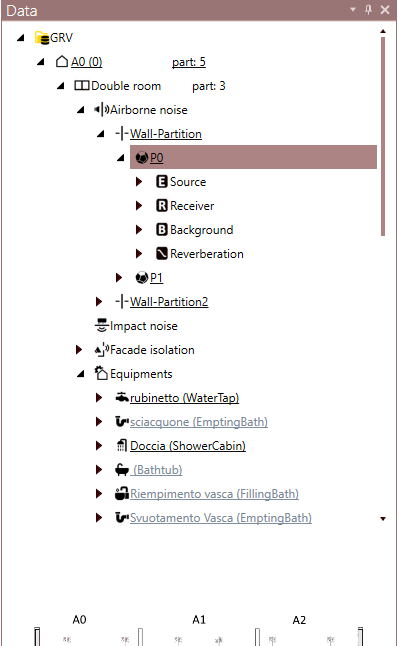

Drzewo nawigujące pozwala na zarządzanie poszczególnymi przegrodami, w ramach których wykonywane były pomiary. Po wskazaniu segmentu budynku oraz analizowanej przegrodym, do dyspozycji mamy wszystkie pomiary w ramch poszczególnej konfiguracji źródło-miernik, wraz z dodatkowymi pomiarami czasu pogłosu, hałasu tła lub wyposażenia technicznego.

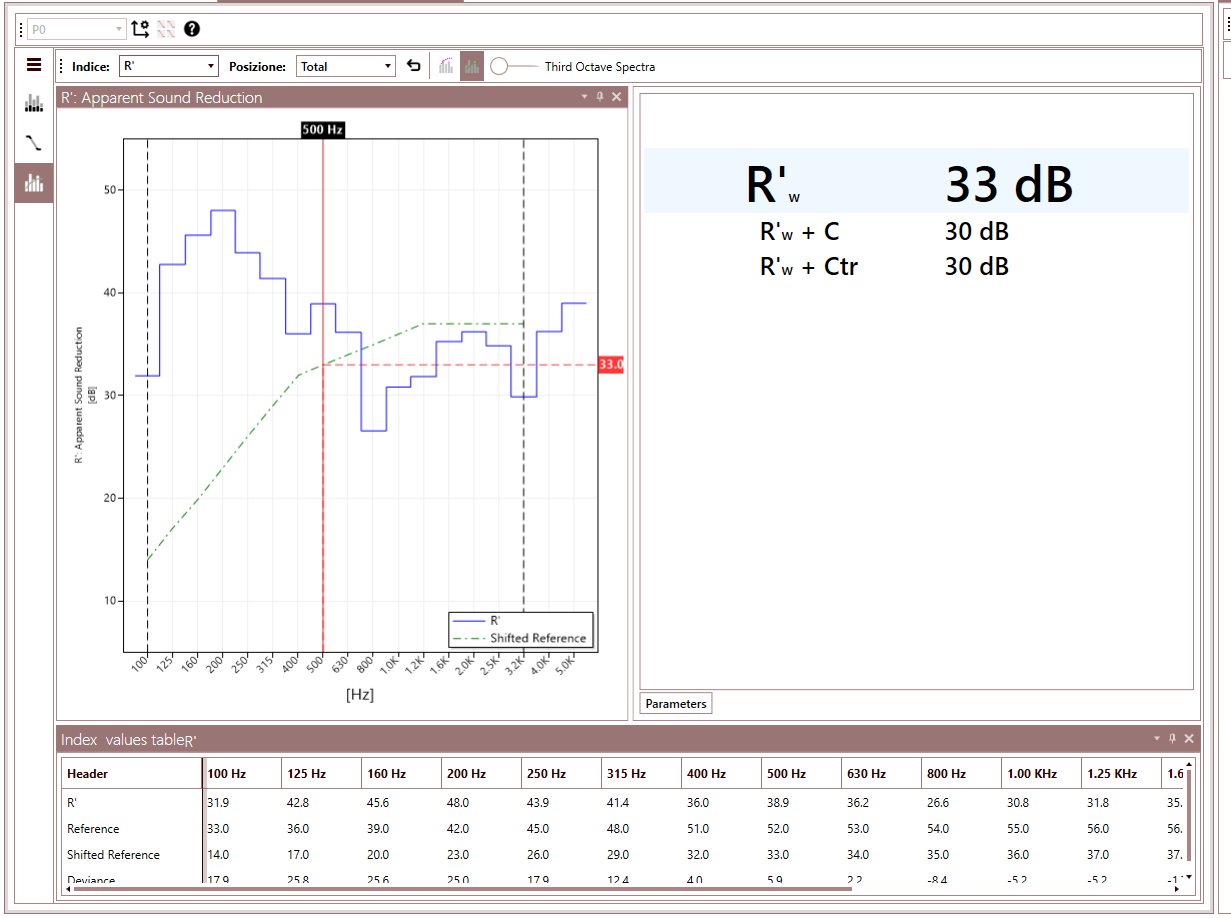

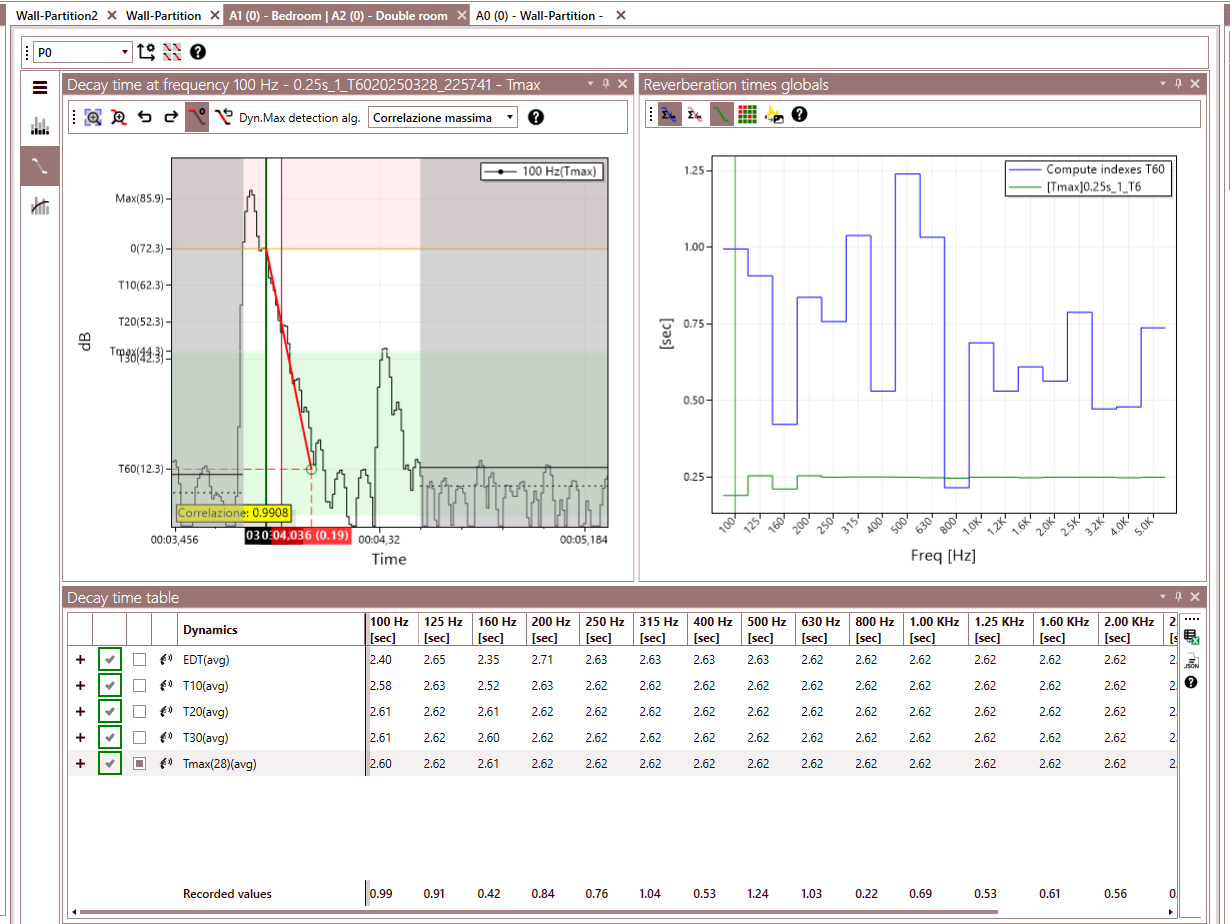

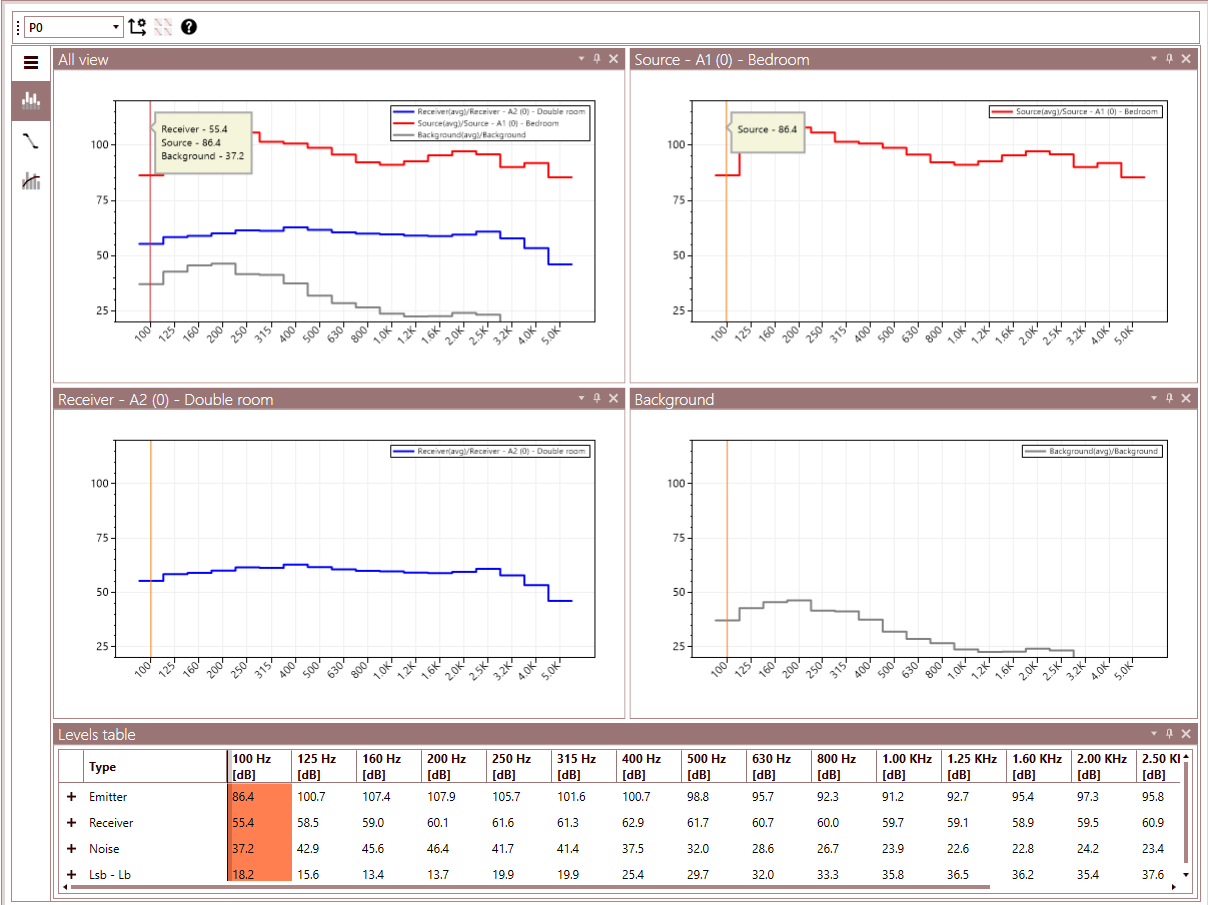

Po wskazaniu przegrody, program prezentuje wszystkie zarejestrowane wyniki w formie wykresów i tabel, uwzględniając w to poziom zarejestrowany w pomieszczeniu nadawczym, odbiorczym, hałas tła oraz wykres zbiorczy. W kolejnych oknach przedstawione są również wyniki czasu pogłosu oraz wartości otrzymane w toku oceny izolacyjności akustycznej.
Program pozwala na wyliczenie zarówno:
- DnT’w - ważony wskaźnik wzorcowej różnicy poziomów DnT
- R’w - wskaźnik ważonej przybliżonej izolacyjności akustycznej właściwej R’
Raport pomiarowy

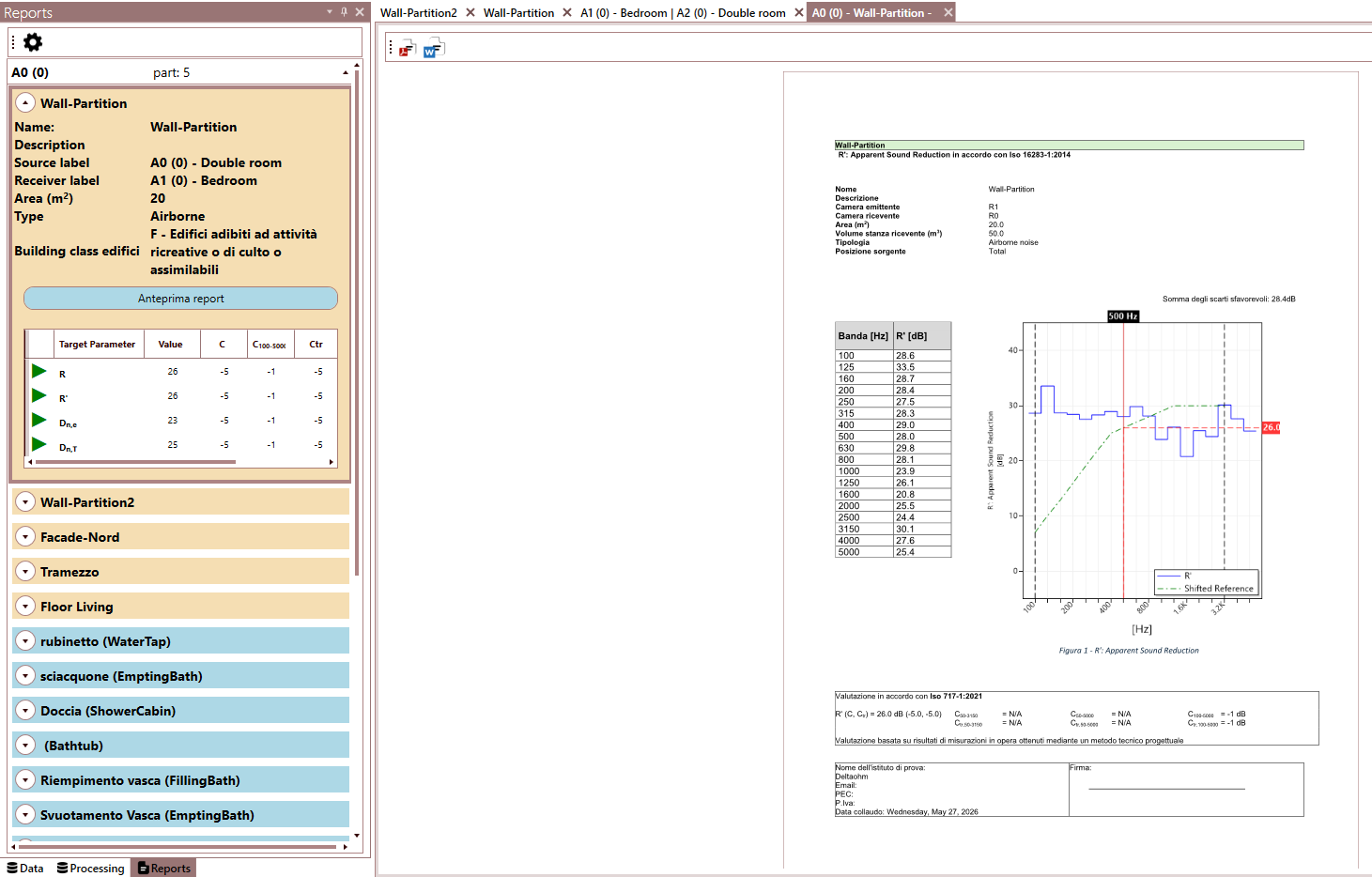

Ostatnim etapem jest generacja raportu pomiarowego w formacie pdf lub arkusza tekstowego.
Aparatura do pomiarów akustyki budowlanej
Senseca oferuje kompleksowy system do pomiarów izolacyjności akustycznej oraz czasu pogłosu. W skład ten wchodzi:
