Moduł akwizycji sygnału: imc CANSASfit

    System imc CANSASfit został przystosowany do niezależnej akwizycji sygnału w warunkach terenowych i mobilnych pomiarów oferując uniwersalne połączenie CAN. Szereg różnych modułów pomiarowych pozwala na dopasowanie systemu do potrzeb pomiarowych, oferując akwizycję napięcia (standardowego i wysokiego), prądu, temperatury, wibracji, czy obrotów. Łączność pomiędzy modułami odbywa się poprzez magistralę CAN, umożliwiając stworzenie scentralizowanego lub rozproszonego systemu pomiarowego. Taka architektura pozwala na swobone zastosowanie w wielu gałęziach m.in autmotive, lotnictwie czy kolei.

    Moduły pomiarowe oferują kondycjonowanie wielu czujników oraz 24 bitowe przetworniki DAC. Transmijsa danych poprzez CAN umożliwia synchronizację modułów z zewnętrznymi systemami w tym imc ARGUSfit lub imc CRONOSflex tworząc moduły uniwersalnym rozwiązaniem dla wielu zastosowań.

    Gras logo
    Bezpłatna konsultacja

    Pomożemy wdrożyć produkt do Twoich wymagań pomiarowych

    +48 791 078 026 | 22 531 00 80

    Imię i nazwisko
    E-mail *
    Telefon
    Zadaj pytanie/otrzymaj ofertę *
    Zgadzam się na przetwarzanie danych w celu wysłania oferty oraz kontaktu w jej sprawie
    Zapoznano się z polityką prywatności i bezpieczeństwa. (https://www.systemy-akustyczne.pl/polityka-prywatnosci)
    Prześlij

    Uniwersalne konstrukcja systemu imc CANSASfit pozwala na wdrożenie go w szeregu różnych testów, zarówno jako główny system lub rozproszony element innego systemu:



    • Motoryzacja (Automotive): Zgodne ze standardem IP65 i normą MIL-STD-810F moduły gwarantują stabilną akwizycję danych w skrajnych temperaturach (-40°C do +125°C), pozwalając na montaż bezpośrednio w komorze silnika. Umożliwiają one precyzyjny pomiar napięć pokładowych, prądu i temperatury, a architektura pozwala na rozproszenie modułów w różnych  miejscach badanego obiektu.

    • Przemysł ciężki i budowa maszyHn: Moduły umożliwiają dokładny pomiar prędkości obrotowej (RPM), częstotliwości oraz pozycji elementów wirujących w maszynach. Kompaktowa obudowa i komunikacja przez magistralę CAN pozwalają na łatwe budowanie sieci pomiarowych, które niezawodnie monitorują sprzęt wielkogabarytowy w trudnych warunkach.

    • E-Mobility i układy wysokiego napięcia (HV): Dedykowane moduły HISO zapewniają pełną izolację galwaniczną (kategoria 1000 V CAT II), umożliwiając w pełni bezpieczny pomiar sygnałów o napięciu dochodzącym do 1500 V. Wykorzystanie 24-bitowych przetworników pozwala na rygorystyczne monitorowanie temperatur i wibracji bezpośrednio na ogniwach bateryjnych czy obwodach pośrednich przy wysokich napięciach współbieżnych.

    • Modułowe rozwiązanie do rejestracji różnych parametrów jak napięcie, prąd, temperatura, obroty
    • Wyjście danych pomiarowych przez magistralę CAN
    • Praca w zakresie temperatur od -40° do +125°C (dopuszczalna kondensacja/skraplanie pary wodnej)
    • Wytrzymała obudowa ze stopniem ochrony IP65 oraz certyfikatem MIL-STD-810F
    • Centralne lub rozproszone łączenie modułów izolowanych galwanicznie

    Dostępne moduły

    System składa się z dedykowanych kart pomiarowych dostosowanych do konkretnych sygnałów. Poniżej zestawienie głównych elementów serii:

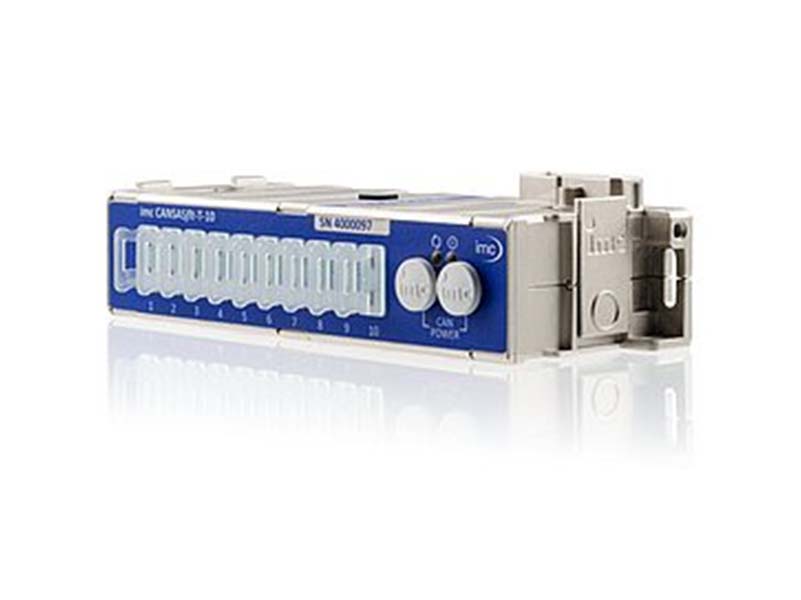

    • imc CANSASfit-T-10: 10-kanałowy moduł termoparowy do precyzyjnych pomiarów temperatury, charakteryzujący się 24-bitowym przetwarzaniem i wyjątkową tolerancją na wysokie temperatury otoczenia w strefach pracy silnika.
    • imc CANSASfit-UTI-6: 6-kanałowy, uniwersalny wzmacniacz pomiarowy. Kondycjonuje napięcie (do 60 V), prąd (czujniki 20 mA), temperatury (PT100, PT1000, NTC) i obsługuje zasilanie mostków/czujników aktywnych.

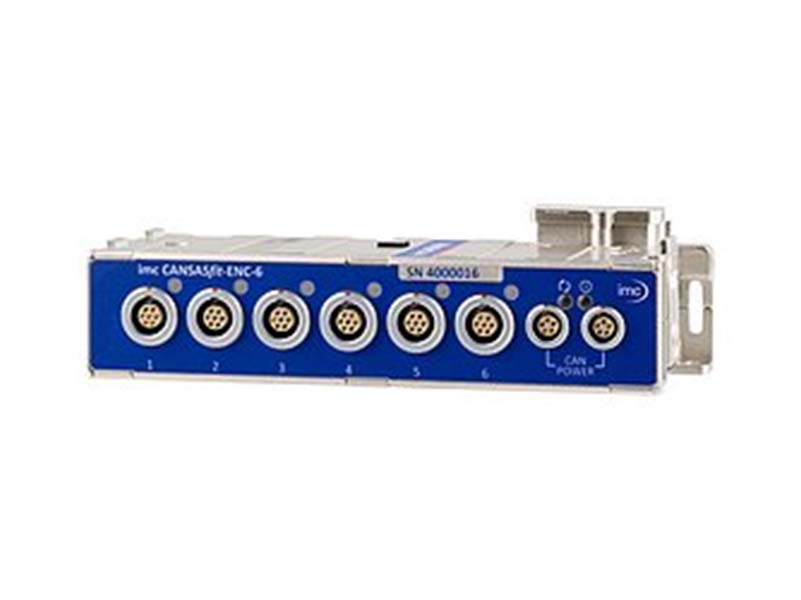

    • imc CANSASfit-ENC-6: 6-kanałowy moduł zaprojektowany do odczytu sygnałów z enkoderów i czujników inkrementalnych. Przeznaczony do pomiarów zdarzeń, czasu, prędkości, RPM oraz kąta ze wsparciem dla konfigurowalnej histerezy programowej.

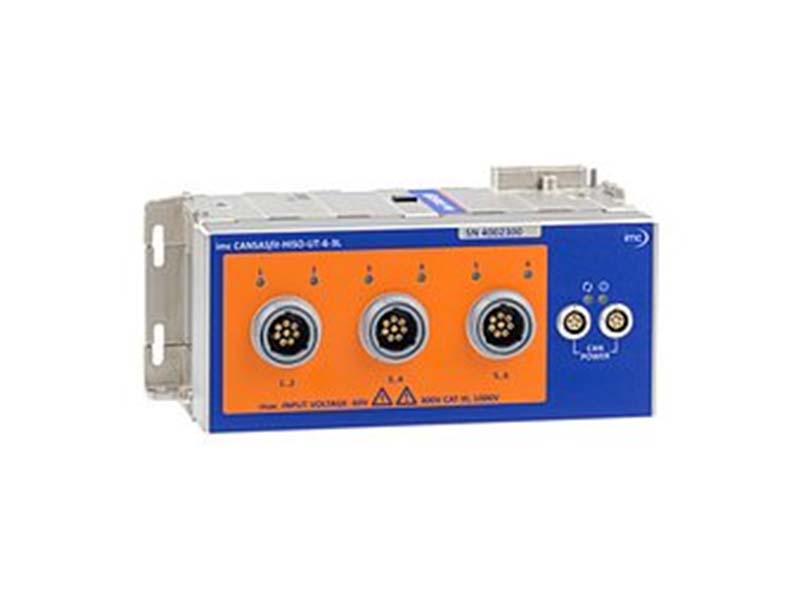

    • imc CANSASfit-HISO-UT-6-3L: Izolowany galwanicznie (1000 V) 6-kanałowy moduł na potrzeby niskich napięć (do 100 V), pomiarów prądu na bocznikach oraz temperatur (PT100/1000) w środowiskach wysokonapięciowych baterii EV.

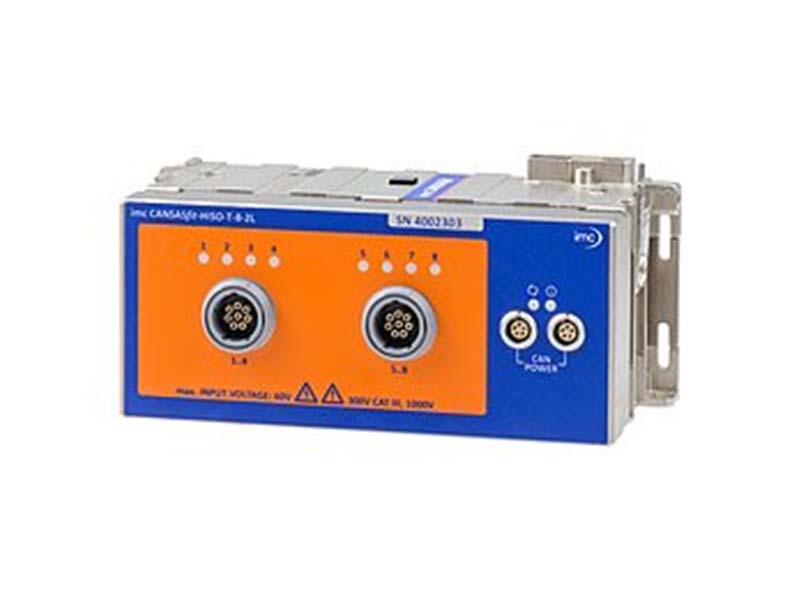

    • imc CANSASfit-HISO-T-8-2L: Izolowany (1000 V) 8-kanałowy moduł przeznaczony wyłącznie dla termopar typu K, umożliwiający pomiar temperatury na komponentach będących pod niebezpiecznym napięciem z indywidualną kompensacją spoiny odniesienia.
    • imc CANSASfit-HISO-HV-4: Wysoce izolowany 4-kanałowy moduł pomiarowy, przeznaczony do podłączenia pod sygnały wysokiego napięcia. Umożliwia bezpieczny i bezpośredni pomiar napiec z obwodów DC do +/- 1500 V w aplikacjach E-mobility.

    Oprogramowanie pomiarowe





    Elastyczność sprzętowa jest wspierana przez zintegrowane pakiety oprogramowania, które pozwalają na parametryzację systemu i analizę danych zgodnie z wymaganiami konkretnego środowiska testowego:



    • imc STUDIO: Główne środowisko konfiguracyjne do obsługi sprzętu. Służy do parametryzacji kanałów, przypisywania czujników, zarządzania wyzwalaniem zapisu (trigger) oraz tworzenia spersonalizowanych interfejsów użytkownika. Łączy w jednym systemie dane z modułów ARGUSfit, magistral CAN oraz kamer. Pozwala na akwizycję danych, wstępną analizę i obróbkę danych.
    • imc WAVE: Oprogramowanie ukierunkowane na analizę akustyczną i wibroakustyczną. Zapewnia narzędzia do analizy widmowej, analizy oktawowej, śledzenia rzędów (Order Tracking) oraz oceny jakości dźwięku. Pozwala na konfigurację obliczeń przed rozpoczęciem testu i podgląd wyników na żywo. Posiada moduły dedykowane akustyce, wibroakustyce, pomiarom modalnym i obrotom.
    • imc FAMOS: Niezależne środowisko do przetwarzania sygnałów po zakończeniu akwizycji (post-processing). Wykorzystuje własny język skryptowy do budowy algorytmów matematycznych, analiz statystycznych i tworzenia zautomatyzowanych szablonów raportów. Obsługuje dane pochodzące z różnych środowisk umożliwiając stworzenie jednej platformy analizującej dane pochodzące z różnych źródeł.
