Moduł akwizycji sygnału: imc ARGUSfit

    imc ARGUSfit to system pomiarowy, który pozwala na budowę stanowisk testowych bez sztywnych ograniczeń sprzętowych. Podstawą systemu jest jednostka centralna, która zarządza akwizycją i przesyłem danych z poszczególnych modułów kondycjonujących. Komunikacja z komputerem odbywa się za pośrednictwem interfejsu Ethernet, natomiast układ zapisu na karty microSD pozwala na pełną autonomię podczas testów mobilnych.


    Konstrukcja systemu opiera się na łączeniu poszczególnych modułów pomiarowych poprzez zatrzask, co mechanicznie łączy obudowy oraz zamyka obwód zasilania i wewnętrznej magistrali przesyłu danych. Użytkownik może w każdej chwili zmienić konfigurację stanowiska, dodając, usuwając lub podmieniając moduły, dostosowując układ do podłączanych czujników.


    Architektura imc ARGUSfit umożliwia również rozproszenie systemu. Zastosowanie modułu Fiber-Converter pozwala na zamianę sygnału z magistrali wewnętrznej na sygnał optyczny. Dzięki temu bloki wejściowe mogą zostać umieszczone bezpośrednio przy punktach pomiarowych (minimalizując długość kabli analogowych od czujników), a zdigitalizowane dane są przesyłane do jednostki centralnej odpornym na zakłócenia światłowodem.

    Gras logo
    Bezpłatna konsultacja

    Pomożemy wdrożyć produkt do Twoich wymagań pomiarowych

    +48 791 078 026 | 22 531 00 80

    Imię i nazwisko
    E-mail *
    Telefon
    Zadaj pytanie/otrzymaj ofertę *
    Zgadzam się na przetwarzanie danych w celu wysłania oferty oraz kontaktu w jej sprawie
    Zapoznano się z polityką prywatności i bezpieczeństwa. (https://www.systemy-akustyczne.pl/polityka-prywatnosci)
    Prześlij

    System imc ARGUSfit, ze względu na wysokie częstotliwości próbkowania, dokładność przetworników i izolację galwaniczną, pozwoli na wielokanałowe pomiary z zakresu akustyki, wibroakustyki, czy analiz modalnych:



    • Automotive: Analiza wibracji strukturalnych, mapowanie pól akustycznych wewnątrz kabiny oraz pomiary na stanowiskach hamowni silnikowych i podwoziowych.
    • Lotnictwo i kolejnictwo: Rejestracja drgań wielkogabarytowych struktur konstrukcyjnych, analiza zjawisk rezonansowych oraz weryfikacja parametrów izolacyjności akustycznej w pojazdach i maszynach. Rozproszona architektura ułatwia okablowanie dużych obiektów badawczych.
    • Diagnostyka maszyn: Badania wibracyjne łożysk, wałów i przekładni przy wykorzystaniu akcelerometrów jedno- i trójosiowych oraz sprzętowego śledzenia rzędów (Order Tracking)



    Brak sztywnej konstrukcji pozwala na łączenie pomiarów wibroakustycznych z weryfikacją innych parametrów fizycznych w ramach jednego układu akwizycji:



    • Pomiary naprężeń: Analiza zmęczeniowa i strukturalna z użyciem tensometrów w konfiguracjach ćwierć-, pół- i pełnego mostka.
    • Pomiary termiczne: Monitorowanie rozkładu temperatur w komorach klimatycznych, na pakietach bateryjnych i w obudowach elektroniki (termopary, czujniki RTD).
    • Integracja z systemami sterowania: Rejestracja i dekodowanie sygnałów z magistral komunikacyjnych CAN/CAN FD oraz weryfikacja sygnałów PWM i danych z enkoderów.
    • Wysoka częstotliwość próbkowania: Do 500 kS/s na kanał przy 24-bitowej rozdzielczości oraz całkowita przepustowość magistrali systemu do 5 MS/s.
    • Skalowalna architektura: Elektryczny i mechaniczny system łączenia modułów eliminuje konieczność stosowania zewnętrznych przewodów sygnałowych i zasilających pomiędzy blokami kondycjonującymi.
    • Rozproszona topologia pomiarowa: Możliwość łączenia węzłów pomiarowych za pomocą światłowodów, co zapewnia odporność na zakłócenia elektromagnetyczne przy znacznych odległościach między modułami.
    • Praca autonomiczna: Wbudowany układ zapisu danych na karty pamięci microSD oraz opcjonalny moduł podtrzymania zasilania pozwalają na prowadzenie pomiarów bez podłączonego komputera PC.
    • Przetwarzanie w czasie rzeczywistym: Wbudowany układ imc Online FAMOS umożliwia cyfrową filtrację sygnałów i analizę matematyczną w samym urządzeniu podczas trwania pomiaru.

    Dostępne moduły pomiarowe

    System można konfigurować z użyciem następujących bloków wejściowych:

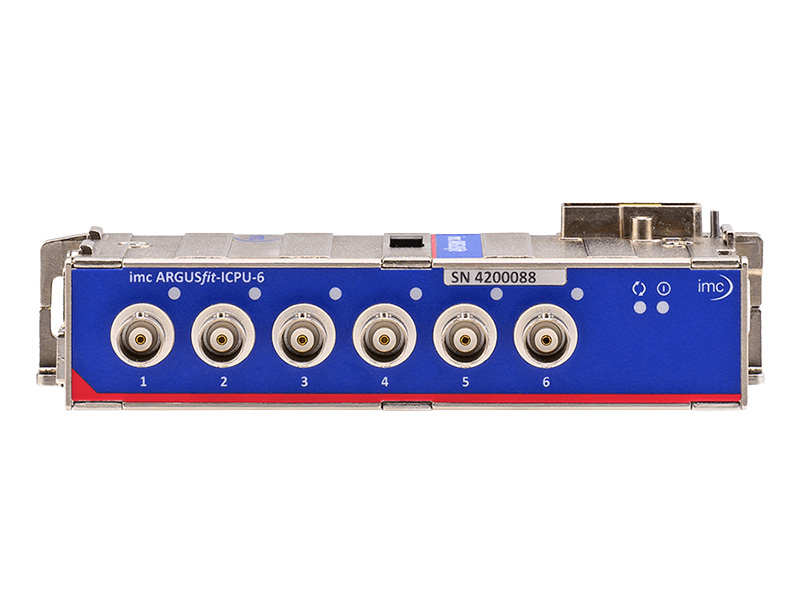

    • ICPU-6: 6-kanałowy moduł 24-bitowy z częstotliwością próbkowania do 500 kS/s na kanał. Wyposażony w zasilanie dla czujników IEPE/ICP, z pasmem przenoszenia do 220 kHz. Zaprojektowany do pomiarów akustycznych i wibracyjnych.

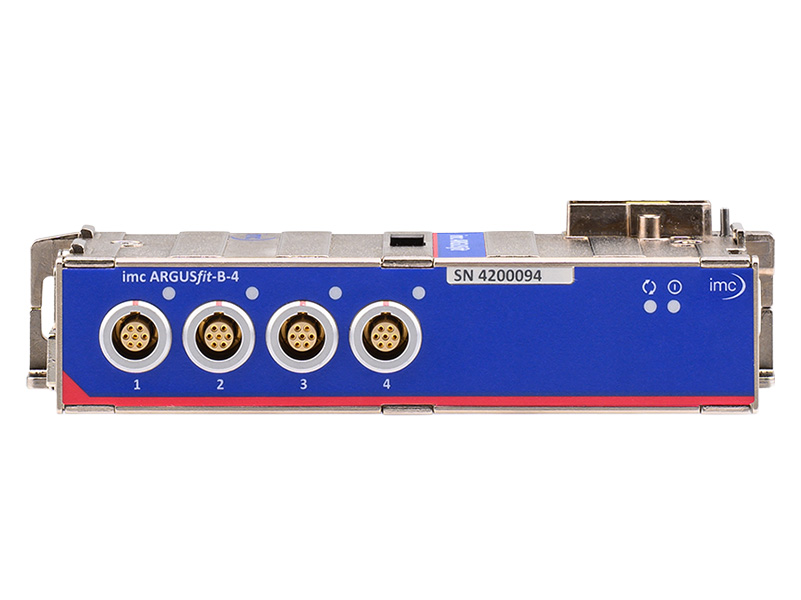

    • B-4: 4-kanałowy moduł przeznaczony do obsługi mostków tensometrycznych oraz różnicowych pomiarów napięcia.

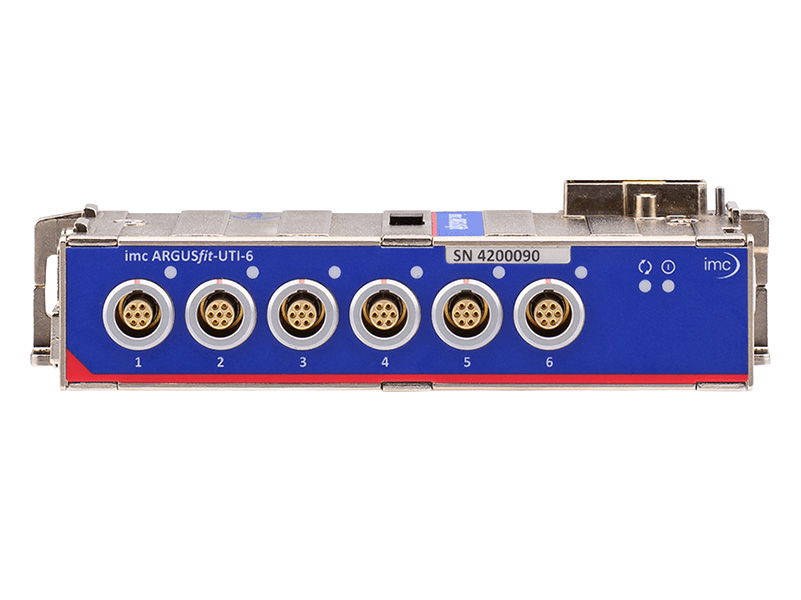

    • UTI-6: 6-kanałowy, uniwersalny moduł do akwizycji napięcia, prądu, rezystancji oraz temperatury (obsługa czujników Pt100/RTD i NTC).

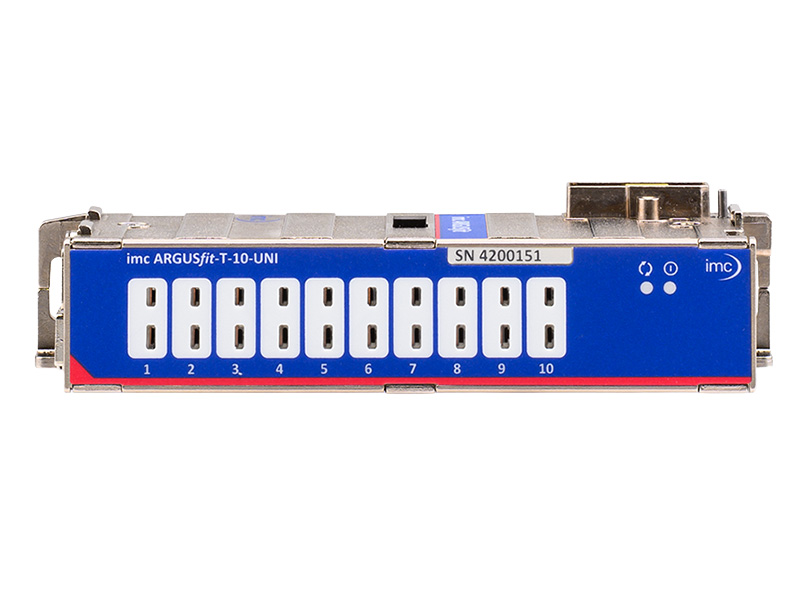

    • T-10: 10-kanałowy moduł obsługujący standardowe typy termopar, wyposażony w układ kompensacji spoiny odniesienia (CJC) niezależny dla każdego wejścia.

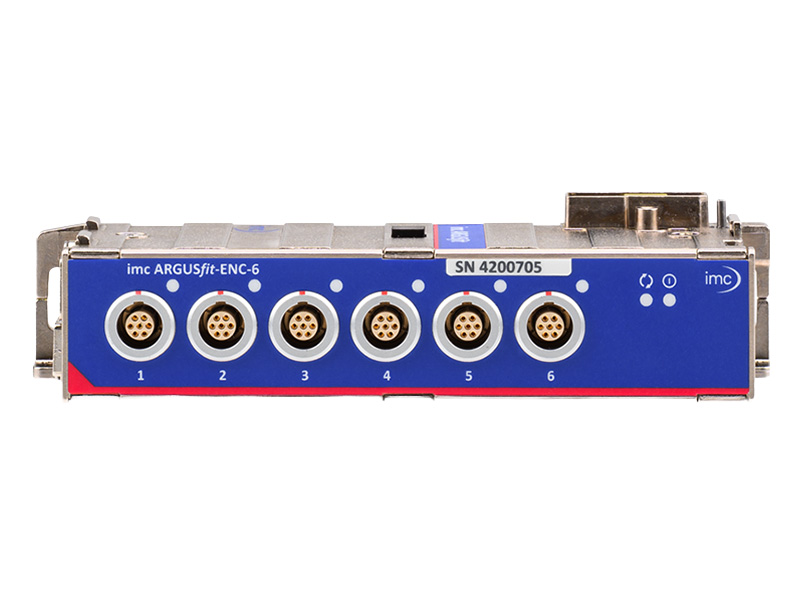

    • ENC-6: 6-kanałowy moduł wejść licznikowych do obsługi enkoderów inkrementalnych i sygnałów impulsowych (pomiar prędkości obrotowej, położeń kątowych i przebiegów PWM).

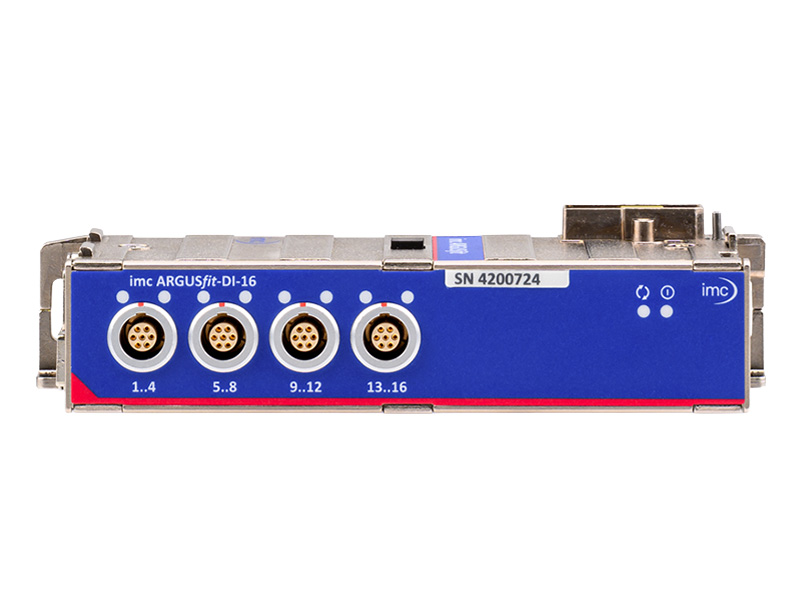

    • DI-16: 16-kanałowy moduł izolowanych wejść cyfrowych.

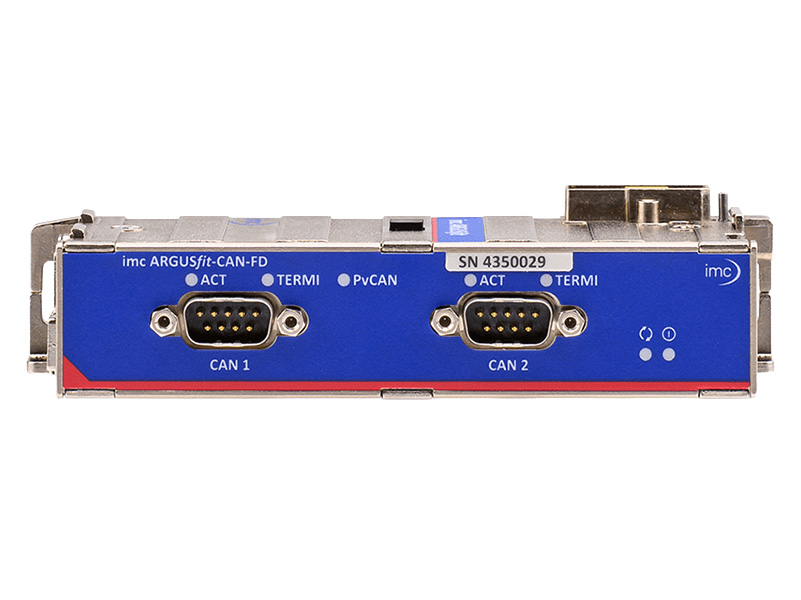

    • CAN FD: Moduł z dwoma interfejsami magistrali CAN i CAN FD, umożliwiający sprzętowe dekodowanie plików DBC bez obciążania głównego procesora.

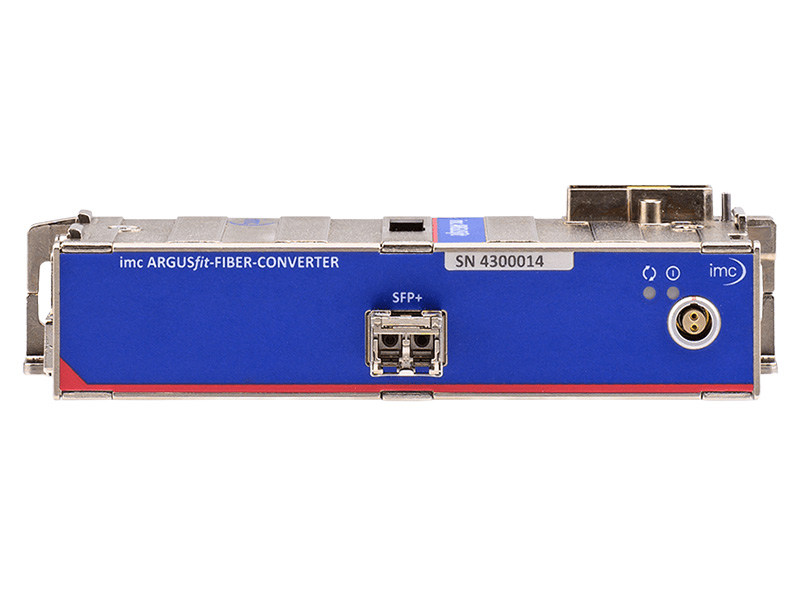

    • Moduły rozszerzające: Fiber-Converter do realizacji połączeń światłowodowych, moduł buforujący zasilanie UPS-NiMH oraz adaptery umożliwiające integrację ze starszymi modułami serii imc CANSASfit.

    Oprogramowanie pomiarowe





    Elastyczność sprzętowa jest wspierana przez zintegrowane pakiety oprogramowania, które pozwalają na parametryzację systemu i analizę danych zgodnie z wymaganiami konkretnego środowiska testowego:



    • imc STUDIO: Główne środowisko konfiguracyjne do obsługi sprzętu. Służy do parametryzacji kanałów, przypisywania czujników, zarządzania wyzwalaniem zapisu (trigger) oraz tworzenia spersonalizowanych interfejsów użytkownika. Łączy w jednym systemie dane z modułów ARGUSfit, magistral CAN oraz kamer. Pozwala na akwizycję danych, wstępną analizę i obróbkę danych.
    • imc WAVE: Oprogramowanie ukierunkowane na analizę akustyczną i wibroakustyczną. Zapewnia narzędzia do analizy widmowej, analizy oktawowej, śledzenia rzędów (Order Tracking) oraz oceny jakości dźwięku. Pozwala na konfigurację obliczeń przed rozpoczęciem testu i podgląd wyników na żywo. Posiada moduły dedykowane akustyce, wibroakustyce, pomiarom modalnym i obrotom.
    • imc FAMOS: Niezależne środowisko do przetwarzania sygnałów po zakończeniu akwizycji (post-processing). Wykorzystuje własny język skryptowy do budowy algorytmów matematycznych, analiz statystycznych i tworzenia zautomatyzowanych szablonów raportów. Obsługuje dane pochodzące z różnych środowisk umożliwiając stworzenie jednej platformy analizującej dane pochodzące z różnych źródeł.
