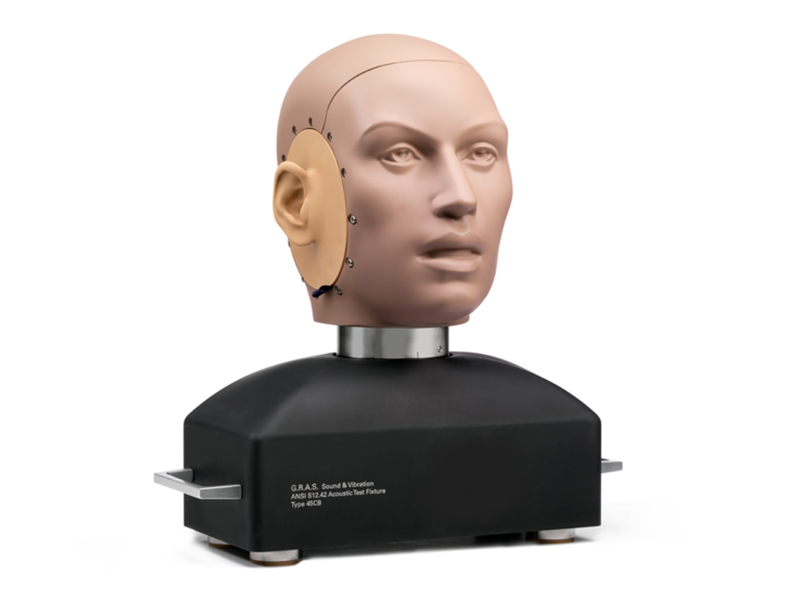

GRAS 45 CB

    GRAS 45CB Symulator uszu

    GRAS 45CB to specjalistyczny fantom pomiarowy typu ATF (Acoustic Test Fixture), skonstruowany do wyznaczania parametrów tłumienia pasywnych i aktywnych ochronników słuchu. Urządzenie zostało zaprojektowany pod kątem zgodności z wymogami normy ANSI/ASA S12.42.

    Konstrukcja opiera się na stabilnym korpusie o wysokiej gęstości, minimalizującym drogi obejściowe (flanking paths). System integruje podgrzewane symulatory ucha z silikonową wyściółką kanałów, co zapewnia stabilność mechaniczną i akustyczną podczas montażu wkładek dousznych. Kluczowym parametrem konstrukcyjnym jest wysoki wskaźnik Self-Insertion Loss, definiujący dolny próg mierzalnego tłumienia bez wpływu przesłuchów strukturalnych.

    Gras logo
    Bezpłatna konsultacja

    Pomożemy wdrożyć produkt do Twoich wymagań pomiarowych

    +48 791 078 026 | 22 531 00 80

    Imię i nazwisko
    E-mail *
    Telefon
    Zadaj pytanie/otrzymaj ofertę *
    Zgadzam się na przetwarzanie danych w celu wysłania oferty oraz kontaktu w jej sprawie
    Zapoznano się z polityką prywatności i bezpieczeństwa. (https://www.systemy-akustyczne.pl/polityka-prywatnosci)
    Prześlij
    • Liczba kanałów: 2
    • Zakres częstotliwości: 80 Hz – 20 kHz
    • Zakres pomiarowy (SPL Peak): do 174 dB (standard), do 193 dB (konfiguracja High Pressure)
    • Szumy własne: < 50 dB(A) (standard), < 27 dB(A) (wersja High Sensitivity)
    • Typ mikrofonu pomiarowego: Zewnętrznie spolaryzowany 200 V (złącze LEMO 7-pin) lub wstępnie spolaryzowany (złącze CCP/BNC)
    • Izolacyjność strukturalna (SIL): > 74 dB (100 Hz – 8 kHz), > 65 dB (80 Hz – 12,5 kHz)
    • Spełnia normy: ANSI/ASA S12.42, ISO 4869-3, IEC 60318-4 (dawniej 711)
    • Badania i certyfikacja ochronników słuchu zgodnie z normami ANSI/ASA S12.42 oraz ISO 4869-3.
    • Pomiar tłumienia hałasu impulsowego (IPIL) o ekstremalnych natężeniach (do 193 dB Peak).
    • Rozwój i optymalizacja systemów aktywnej redukcji szumów (ANC/ANR) w słuchawkach.
    • Testowanie wkładek dousznych w warunkach rzeczywistych dzięki podgrzewanym kanałom słuchowym.
    • Pomiary w środowiskach o najwyższym natężeniu dźwięku (militaria, lotnictwo, przemysł ciężki).
    Zgodność z normami
    • ANSI/ASA S12.42, ISO 4869-3
    Pasmo przenoszenia
    • 80 Hz – 20 kHz
    Tłumienie własne (SIL) – 100 Hz – 8 kHz
    • > 74 dB
    Tłumienie własne (SIL) – 80 Hz – 12,5 kHz
    • > 65 dB
    Maksymalny poziom SPL (Peak)
    • 174 dB (wariant S2: 193 dB)
    Poziom szumów własnych
    • ~ 50 dB(A) (wariant S1: < 27 dB(A))
    Typ symulatora ucha
    • RA0045-S7 (zgodny z IEC 60318-4)
    Średnica mikrofonów
    • 1/4" (ciśnieniowe)
    Przyłącze sygnałowe
    • 7-pin LEMO lub BNC (zależnie od konfiguracji)
    System grzewczy
    • Wbudowany, stabilizacja termiczna kanałów słuchowych (37°C)
    Masa netto
    • 14,75 kg
    Konfiguracja    Opis i przeznaczenie         Kluczowe parametry
    45CB-S1 Wysoka czułość (High Sensitivity). Przeznaczona do pomiarów niskich poziomów ciśnienia akustycznego oraz testowania pasywnego tłumienia przy niskim natężeniu dźwięku. Szumy własne: <27 dB(A)
    Max SPL: 153 dB
    45CB-S2 Wysokie ciśnienia (High Pressure). Dedykowana do badań tłumienia hałasu impulsowego (np. strzały z broni palnej, wybuchy). Szumy własne: <50 dB(A)
    Max SPL: 174 dB
    45CB-S3 Ultra-wysokie ciśnienia (Extra High Pressure). Specjalistyczna wersja wyposażona w mikrofony 1/8" do testów balistycznych o najwyższym natężeniu. Szumy własne: ~70 dB(A)
    Max SPL: 193 dB
    45CB-S4 Standardowa (Medium Sensitivity). Wersja zbalansowana, najczęściej stosowana do ogólnych testów zgodności z normą ANSI/ASA S12.42. Szumy własne: ~36 dB(A)
    Max SPL: 160 dB
